技術性能及結構特征：
基于微處理器控制強制通風間歇運行的燃油燃燒器。
LMO…/LMO24…小于30Kg/h。
LMO…大于0Kg/h，并用于固定式直燃空氣加熱器。
安裝注意事項：
1.控制器單元和其他電纜必須與高壓點火電纜分開安裝。
2.不要混淆相線和中線。
3.安裝開關、保險絲、接地等等，都要遵守當地的規則。
4.必須確認不超過接線柱所能允許的最大電流量。
5.不得將主電源接到燃燒控制器的輸出端子。
6.從市電電源處用一個all-polar 開關將燃燒控制器隔離出來，至少留3mm的觸點間隙。
7.用一個公制螺和放松墊圈保護底盤下的接地套管。
8.在沒有使用風機的情況下，一個AGK25必須被連接到控制器的接線柱3上，否則燃燒器不能可靠啟動。
9.為安全起見，將中性導線連接到插入塊底部的中性分配器或接線柱2。如下所示，燃燒的元件（風機、點火變壓器和氣閥）如圖7435a14所列，必須連接到中性導線上。
10.中性導線和接線柱2之間的連接是在控制單元底部事先連線。
燃燒器配件相關數據
型號 電源 燃燒
分段 燃燒器容量 遠程復位 時間 對應型號
ACV TWMax T1
t1'Min TAX
max T3
min T3n
max T4
min
LMO14.111B2 230 1 〈30Kg * 5s 15/16s 10s 15s 10s / LOA24.171B27
LMO14.113B2 230 1 〈30Kg * 5s 15/16s 10 15s 3s / LOA24.173A27
LMO24.111B2 230 2 〈30Kg * 5s 15/16s 10s 15s 10s 15s LOA24.171B27
LMO24.113B2 230 2 〈30Kg * 5s 15/16s 10s 15s 3s 15s LOA24.173A27
LMO24.255B2 230 2 〈30Kg * 5s 15/16s 5s 25s 5s 15s
用于擴容蒸汽爐
LMO24.011B2 230 2 〈30Kg * 5s 15/16s 10s 15s 10s 15s LOA24.571C27
用于直燃式空氣加熱器

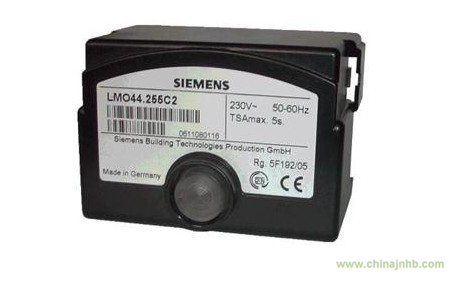

LMO44.255C2 230 2 >30Kg * 5s 15/16s 5s 25s 5s 5s LOA44.252A27
tw等待時間 t1預吹掃時間 t3預點火時間
t3n后點火時間 t4從火焰建立到主閥打開的時間間隔
