1.橡膠漿流量計的工作原理、分類及特點

1） 工作原理橡膠漿流量計是利用法拉第電磁感應定律制成的測量導電液體流量的儀表。

2） 分類與選型A XF系列橡膠漿流量計按傳感器與轉換器的組合方式分為一體式和分體式兩類。在濕度較大、含有毒有害物質的環境下，一般選用分體式橡膠漿流量計。

3） 特點①智能化。通過轉換器上的3 個按鍵（SET、SHIFT 和▼） 或手持終端進行菜單設置。手持終端BT200 或HA RT （訂貨時需注明協議方式） 可在控制室或測量環路接線端子處進行連接，通訊距離≤1.5 km。②故障自診斷。出現故障會根據生產要求進行報警。在磷銨生產中，測量介質為濃硫酸、磷酸、酸性料漿、循環水等物料，出現非正常情況及時報警，可防止工藝事故的發生。

2.橡膠漿流量計特點

橡膠漿流量計適用于各種導電液體的流量測量，如自來水，污水，泥漿，紙漿，各種飲料，化學原料，粘稠液體和懸浮液等。

橡膠漿流量計的測量結果不受溫度，壓力，密度，導電率等介質物理特性和工況條件的影響，其輸出信號與被測流體的體積流量成正比。

橡膠漿流量計對強腐蝕性，強磨損性介質具有良好的適應性。

橡膠漿流量計具有優異的量程比，在低流速或流量變化幅度較大的應用領域（如自來水行業）具有良好的適用性。

具有正/反雙向流量測量功能。

提供傳感器多段非線性修正和傳感器零點修正以及自動校零功能。

無線遙控、紅外遙控功能以及按鍵操作，非常方便。

全中文（英文）友好界面，操作簡捷明了。

多級密碼管理，多種極限報警參數設置功能。

具備轉換器本機自檢功能。

寬范圍電源模式可供選擇（DC：18V~36V AC：85V~265V）。

采取一體及分離組合型設計，轉換器和傳感器雙重系數設定，使轉換器具有可替換性，模塊化板卡設計，升級維護迅捷簡便。

具備防雷電保護設計電路。高效抗干擾電路，適用各種惡劣環境。

HART 和485 輸出通訊可供選擇。

3.測量原理

橡膠漿流量計的工作原理基于法拉第電磁感應定律。當導體在磁場內運動時，在與磁場方向、運動方向相互垂直，在導體兩端會有感應電動勢產生。電動勢的

大小與導體運動速度和磁感應強度大小成正比。

4.橡膠漿流量計概況

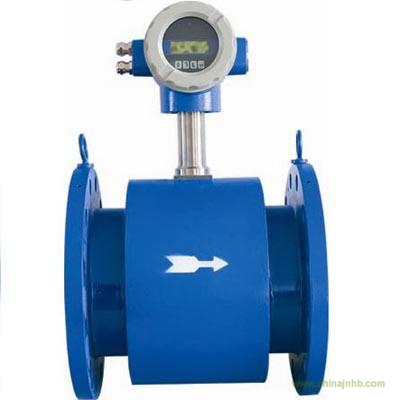

橡膠漿流量計由轉換器和LDB 傳感器組成，轉換器可直接裝配在傳感器上，組成結構緊湊的一體化橡膠漿流量計，或將轉換器和傳感器通過外部信號電纜連接即分離型橡膠漿流量計。

5.傳感器安裝方式

1．法蘭式電磁流量傳感器

傳感器殼體用碳鋼焊接制成，只有電極，襯里與介質接觸。

傳感器可選擇不同的電極和襯里，以適合于不同介質的特殊要求。

傳感器與轉換器配套使用，組成一體化或分離型橡膠漿流量計。

技術參數：

應用范圍：包括清水，飲料，各種腐蝕性介質在內的所有導電液體及液固二

相流體（泥漿，紙漿）

口徑：DN6~DN1200（mm）

公稱壓力：0.6、4.0、25、32（MPa）

電極材料：不銹鋼316L、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、碳化鎢

襯里材料：聚全氟乙丙烯，氯丁橡膠，聚四氟乙烯、可溶性聚四氟乙烯

介質溫度：-40~220℃（注：受襯里材料耐溫特性的限制，見表2）

外殼材料：碳鋼（也可按用戶要求采用不銹鋼）

防護等級：IP65，IP67，IP68

連接法蘭：GB9119（可直接與HG20593-1997 等管道法蘭直接連接）

工作電源：來自轉換器

測量精度：0.2%、0.5%（按口徑選擇）

6.常見故障判斷及處理

1） 無顯示：①回路開路、端子松動或電源斷。重新接線、送電。②傳感器上箭頭與流體流動方向不一致或流體流向設置錯誤。改變安裝方向或重新設置流體流向。

2） 流量不穩定：①流體未充滿、流體中有氣泡或存在兩相流。改變工藝條件，滿足測量要求。②接地不良或接地電阻不能滿足要求。這是運行中最常見故障，一般用截面積≥2 mm2的電纜接地，接地電阻≤10 Ω。③流量計附近有電焊機、變壓器或其他大功率電器工作。采取對傳感器與轉換器的連接線、轉換器的輸出信號線使用屏蔽電纜避免。
