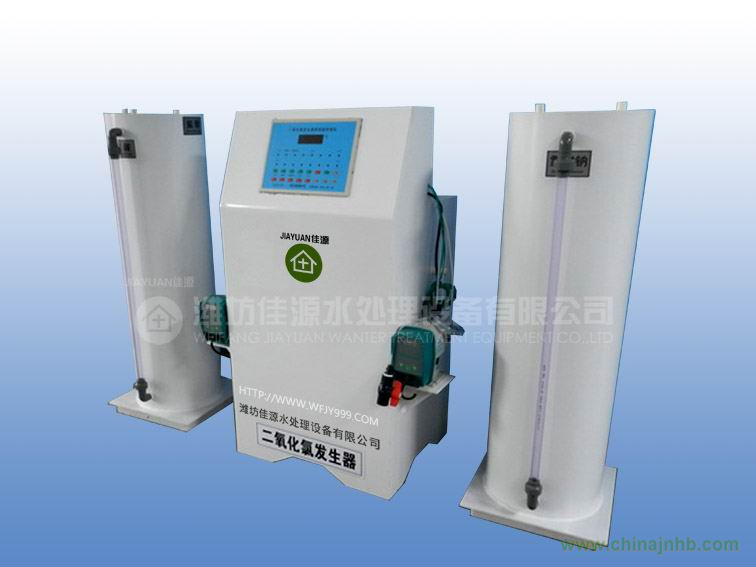

LR系列全自動二氧化氯發生器污水處理設備
濰坊佳源水處理設備有限公司研制開發的系列化學法二氧化lv發生器裝置，經過有關單位檢測，各項指標均達到生活飲用水標準，及國內外同類產品的先進水平。二氧化lv裝置是當今國際上公認的lv系消毒劑中最理想的更新產品，具有廣譜、GAO效、快速的消毒效果，其殺菌能力是現有lv系消毒劑的3-5倍，能有效殺死水體中的病原物，如枯草芽孢桿菌、霍亂弧菌、沙門氏菌、痢疾桿菌、大腸桿菌、結核病菌等，對乙肝、愛滋、傷寒等病毒有良好的殺滅作用，同時具有持續的抑制效果。它安全無毒，對人體無副作用，在水處理過程中不與水中的有機物發生鹵代反應生成三鹵甲烷等致癌物質，它還具有很強的滅藻、助凝、除臭、降濁功效，在提GAO水質新鮮度方面有獨特的作用。
一、產品特點
1、結構合理，性能穩定，連續運行，故障率低，使用壽命長；
2、操作簡單，管理方便，運行費用低；
3、計量控制系統采用電子計量泵，自動化程度GAO，計量準確、穩定、可靠；
4、采用負壓曝氣工藝，原料轉化率GAO；也可正壓投加，解決深水井水廠及一些泵后GAO壓供水水廠的消毒問題；
5、根據需要能與供水設備聯動，可配備自動測控系統實現全自動控制；
6、價格便宜，其價格低于同規格電解法二氧化lv發生器，比同類產品價格低20％左右；
二、應用范圍
用于自來水、深井水、二次供水消毒；游泳池、浴池、噴水池殺菌滅藻；各種供水系統的消毒、除鐵、除錳、除味、脫色；yi院污水、yi療器械的消毒；工業循環水、中水回用中的消毒、除臭、脫色、滅藻、除粘泥；含氰含酚廢水的無害化處理；市政用水的消毒、除味、脫色；水產品、水果、蔬菜、肉蛋禽的保鮮；水產養殖用水消毒；印染廢水的脫色漂白；石油注井水的殺菌、消毒、除垢；賓館、餐館等公共場所用具、被褥及空氣消毒。
三、工作原理
1、發生反應原理
二氧化lv發生器由原料儲存系統、計量進料系統、反應系統、吸收系統、殘液自動處理系統和控制系統等部分組成。lv酸鈉溶液與yansuan溶液被定量加入反應系統內，在促進劑作用下充分反應生成二氧化lv和lv氣的氣液混合體，經水射器吸收后，與水充分混合形成消毒液，直接投加到待處理水中進行消毒處理。其反應方程式如下：
NaClO3＋2HCl=====ClO2＋1/2Cl2＋H2O＋NaCl
四、設備主要部件簡介
1、計量進料系統：其主要元件是電子計量泵，自動化程度GAO，進料準確，使反應生成的二氧化lv消毒液符合所需濃度（根據具體需要確定）。
2、反應系統：其主要元件反應桶是原料（lv酸鈉和yansuan）反應產生二氧化lv混合消毒液的部件。
五、性能指標
執行標準：執行Q/HH03－2003企業標準；
性能指標。
| 指標
型號
規格
|
有效lv產量
(g/h)
|
飲用水消毒能力
(t/h)
|
原料流量控制
|
工作水
壓MPa
|
設備外形尺寸
長×寬×GAOmm
|
| lv酸鈉
(L/h)
|
鹽 酸
(L/h)
|
| LR-30
|
30
|
15—30
|
0.2—0.3
|
0.2—0.3
|
0.15—0.3
|
650×480×1250
|
| LR-50
|
50
|
25—50
|
0.3—0.5
|
0.3—0.5
|
0.15—0.3
|
650×480×1250
|
| LR-100
|
100
|
50—100
|
0.5—0.8
|
0.5—0.8
|
0.15—0.3
|
650×480×1250
|
| LR-200
|
200
|
100—200
|
1.0—1.5
|
1.0—1.5
|
0.15—0.3
|
650×480×1250
|
| LR-300
|
300
|
150—300
|
1.5—2.0
|
1.5—2.0
|
0.15—0.3
|
700×500×1250
|
| LR-500
|
500
|
250—500
|
3.0—3.5
|
3.0—3.5
|
0.15—0.3
|
700×500×1250
|
| LR-1000
|
1000
|
500—1000
|
5.0—6.0
|
5.0—6.0
|
0.15—0.3
|
700×520×1250
|
| LR-2000
|
2000
|
1000-2000
|
10—12
|
10—12
|
0.15—0.3
|
750×550×1250
|
| 主體材質
|
UPVC
|
注：以上參數僅供參考。
六、安裝要求
1、設備應單獨安裝在通風良好的室內（在墻壁下部安裝排風扇），避免陽光直射及雨淋，室溫要求在50C－400C。
2、操作間要求為水泥地面，室內必須保持通風、干燥，并設有沖洗用水源和排入下水道。
3、設備間應配備壓力水源，管徑DN20或DN25，壓力0.15MPa-0.
4MPa。
4、操作間配備220V±10%電源，如電源不穩，則需安裝穩壓電源，有必要的照明設施。
七、操作程序
（一）、原料添加
1、原料及其配制：lv酸鈉溶液：5公斤固體lv酸鈉（配有促進劑）與13公斤溫水充分混合溶解（如有雜質，需經過濾方可使用）后，添加到lv酸鈉原料槽內待用；yansuan：yansuan為購得的31％工業yansuan，添加到yansuan原料槽內待用。
2、lv酸鈉的添加：打開水射器壓力水閥，關閉空氣進口控制閥（6），打開lv酸鈉抽原料真空閥(10)，把接在原料吸入口(12)上的上料軟管放入配好的lv酸鈉溶液中，觀察lv酸鈉液位管（20），加注完畢關閉lv酸鈉抽原料真空閥(10)，關閉壓力水閥。
3、yansuan的添加：打開水射器壓力水閥，關閉空氣進口控制閥（6），打開yansuan抽原料真空閥(9)，把接在原料吸入口(11)上的上料軟管放入yansuan桶中，觀察yansuan液位管（19），加注完畢后關閉yansuan抽原料真空閥(9)，關閉壓力水閥。
注意：切勿把兩個原料箱混用，注意配制添加原料,以免設備空轉。
（二）開、關機操作規程(負壓投加)
開機操作規程
1、打開水射器壓力水閥，使水射器正常工作，打開空氣進口控制閥（6）。
2、按下啟動按鈕（15），計量泵工作，即發生器開始工作。
3、調節計量泵按鈕至設定值。檢測出水余lv是否達到規定要求（水廠出廠水游離性余lv≥0.3mg/L），余lv過GAO（低）時，調小 (大)計量泵按鈕，控制進料，從而控制二氧化lv消毒液的產量。
注：⑴⑵號原料出口閥平時處于常開狀態，維修時才用關閉。
停機操作規程：
按下停止按鈕（16），關閉空氣進口控制閥（6）和水射器壓力水閥。
八、注意事項
1、電源需穩定在220V±10%V之間，否則請用戶自備穩壓器；
2、yansuan和lv酸鈉務必分開存放，同時注意防曬、防潮；
3、操作間應配備必要的安全勞保用具；
4、計量泵不可用水洗。
5、注意添加原料，不可無料運轉。
九、售后服務
1、代ban托運；
2、本公司負責設備安裝調試，免費培xun操作人員；
3、設備主機保修一年，終身技術服務；
4、可根據用戶要求，進行專門設計；
5、原料按市場價格長期供應；
6、可代用戶做水處理工藝設計，承擔工程施工并提供技術咨詢服務。
