液壓折彎機的結構與彎曲精度

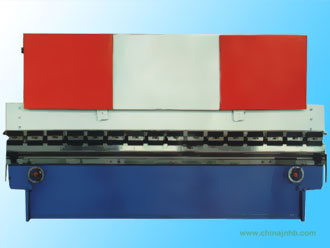

　　液壓折彎機結構與特點
　　1．采用全鋼焊結構，具有足夠的強度和剛性。
　　2．液壓上傳動，機床兩端的油缸安置于滑塊上，直接驅動滑動工作。
　　3．滑塊同步機構采用扭軸強迫同步。折彎機作為工業消費品需求旺盛穩定，高端領域個性化吊裝方案設計能力的要求使其區別于傳統制造業，國內市場規模約在400億，未來年均增速20%。折彎機作為工業消費品應用在制造、交運等各個領域，多數使用周期在一年以內，替換頻率高，受單一行業景氣周期性波動影響較小。
　　4．采用機械檔塊結構，穩定可靠。
　　5．滑塊行程機動快速調，手動微調，計數器顯示。
　　6．斜楔式的撓度補償機構，以保證獲得較高的折彎精度。高端折彎機尤其是國家重點工程等對安全性要求極高，同時需要企業有強大的吊裝方案設計能力做支撐，區別于傳統制造業標準化產品，與寧夏恒力、貴繩等僅提供鋼絲或鋼繩等材料制品不同，公司定位高端且提供全套吊裝方案設計，綜合毛利率達37%，超同行20個百分點。
　　 為了選擇最低的噸數規格，最好為大于材料厚度的彎曲半徑作打算，并盡可能地采用自由彎曲法。彎曲半徑較大時，常常不影響成件的質量及其今后的使用。度，彎曲精度要求是一個需要慎重考慮的因素，正是這個因素，決定了您需要考慮一臺CNC折彎機還是手控折彎機。如果彎曲精度要求±1°而且不能變，您必須著眼于CNC機。CNC折彎機滑塊重復精度是±0。0004英寸，成形精確的角度須采用這樣的精度和良好的模具。手控折彎機滑塊重復精度為±0。002英寸，而且在采用合適的模具的條件下一般會產生±2~3°的偏差。此外，CNC折彎機為快速裝模作好準備，當您需要彎制許多小批量零件時，這是一個不容置疑的考慮理由。模具 即使您有滿架子的模具，勿以為這些模具適合于新買的機器。必須檢查每件模具的磨損，方法是測量凸模前端至臺肩的長度和凹模臺肩之間的長度。
　　 對于常規模具，每英尺偏差應在±0．001英寸左右，而且總長度偏差不大于±0。005英寸。至于精磨模具，每英尺精度應該是±0。0004英寸，總精度不得大于±0。002 英寸。最好把精磨模具用于CNC 折彎機，常規模具用于手動折彎機。確實，我們常常犯了只買新的折彎機而不買與之配套的合適模具的錯誤。假設沿著一張5×10英尺的10-gauge低碳鋼板彎曲90°，液壓折彎機大概必須額外施加7。5噸壓力把鋼板頂起來，而操作者必須為280磅重的直邊下落作好準備。制造該零件可能需要好幾個身強力壯的工人甚至一臺起重機。折彎機操作者經常需要彎制長邊零件，卻意識不到他們的工作有多么費勁。現在有一種托料裝置適合于從事這種工作的車間，這種裝置可以根據新老機器的需要加以改進。利用該裝置，成形長邊零件只需一人操作。
