礦用電纜電纜，電纜掛鉤

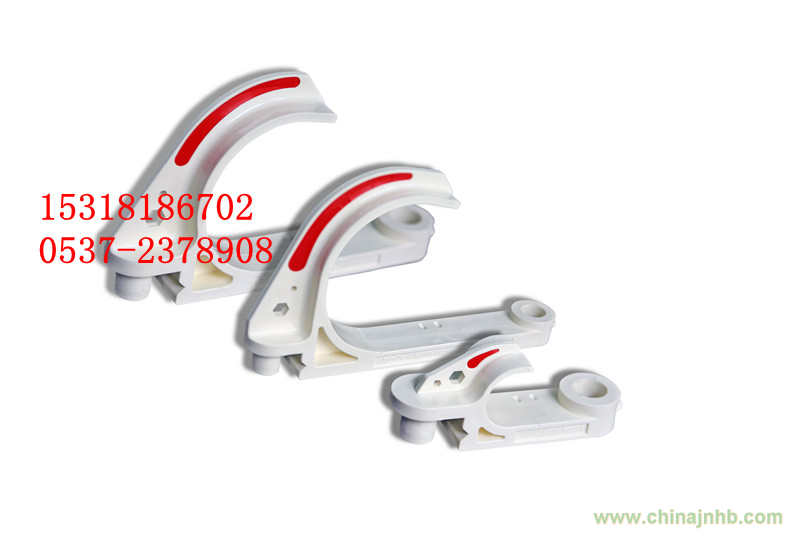

產品介紹：JOINING-08系列多用組合掛鉤是新產品，本公司可根據所架設電纜或管道的數量，可大大縮短安裝時間，降低維護成本，組合后掛鉤 不會左右擺動，拆卸中間掛鉤時也不需要挪動下面的掛鉤，外形美觀，拆裝簡單，是取代傳統金屬電纜掛鉤 的理想產品，特別適合煤礦井下架設電纜。使用和優點：
抗靜電阻燃性能穩定——掛鉤的抗靜電劑及阻燃劑均勻分布在樹脂本體內，抗靜電及阻燃性能 指標不會因時間的延長而受到影響。
重量輕、安裝方便——重量輕（是鋼管的1/7）、成本低、運輸、安裝快捷，用在井下安裝時，不僅能降低工人勞動強度，提高工作效率，而且工程造價低。
抗老化、耐腐蝕——正常使用壽命可達50年，無需將下面掛鉤和電纜拆下，可對掛鉤單體直接隨意拆裝。
防擺動——掛鉤組合后均在同一中心線上，不會左右擺動，更美觀、更可靠。
健康環保——材料可回收利用。
掛鉤承重不小于210kg。
掛鉤弧形鉤承重50kg時，直桿段撓度應小于 10mm。
掛鉤表面電阻(抗靜電值)應不大于 3×108Ω。
掛鉤阻燃性能(秒)：
1) 有焰燃燒時間(平均值)≤3
2) 有焰燃燒時間(最大值)≤10
3) 無焰燃燒時間(平均值)≤10
4) 無焰燃燒時間(最大值)≤30
規格型號
|
編 號
|
所掛電纜最大規格(mm2)
|
所掛電纜最大外徑
|
最大承重重量
|
JOINING-08/8-18
|
通訊電纜
|
18
|
230
|
JOINING-08/10-28
|
3×10
|
30
|
220
|
JOINING-08/16-38
|
3×16
|
50
|
220
|
JOINING-08/95-68
|
3×95
|
68
|
210
|
JOINING-08/185-80
|
3×185
|
80
|
210
|
JOINING-08/240-100
|
3×240
|
100
|
210
|
|
安裝及注意事項
安裝說明
1） 根據電纜型號及外徑的 大小選擇適合的電纜掛鉤，每1.2m～1.8m(也可以以電纜不下垂為限)為一個懸掛單位，每一單元根據懸掛一個或 多個電纜掛鉤。
2） 懸掛時，先將專門螺栓 或其它懸掛件穿孔將掛鉤固定在井壁上，掛鉤固定時，弧形鉤呈垂直下垂?fàn)睢Ｈ缍喔娎|懸掛需采用一組掛 鉤兩兩串聯懸掛。施工人員在地面上先將掛鉤兩兩串聯，再依前法固定。
3） 兩個掛鉤串聯時，先將 一個掛鉤的掛孔對準另一個掛鉤的掛桿，兩掛鉤的直桿段成直角，用力按入，使掛桿完全進入掛孔，然后手 持弧形鉤旋轉，使兩掛鉤直桿段成180℃。一掛鉤的保險扣剛好嵌入另一掛鉤凹。
4） 確認電纜整體進入弧形 鉤后，施工人員才可以放開電纜。
注意事項：
1） 每一單元可串聯掛鉤個 數不易超過10個。
2） 為提高懸掛質量，掛鉤 的直桿段在靜止時最好緊靠井閉，如無法做到，應適當減少串聯個數或增加單元組。
3） 嚴禁施工人員以凌空跳 躍方式將電纜快速送入弧形鉤，可能使弧形鉤在瞬間承受電纜加人體的重量，造成斷裂。
4） 確認電纜整體進入弧形 鉤后，施工人員才可以放開電纜。
