解析液壓泵站的各種分類形式
液壓泵站是指獨立的液壓裝置,它按主機的要求提供可控制方向、壓力及流量的液壓油,適用于主機與液壓機械上。用戶購買后只要將液壓泵站與主機上的執行機構(液壓油缸或油馬達)用油管連接,液壓機械即可實現各種規定的動作和工作循環。
液壓泵站按常用液壓缸的結構形式可分為:
1)活塞式
單活塞桿液壓缸只有一端有活塞桿。如圖所示是一種單活塞液壓缸。其兩端進出口油口A和B都可通壓力油或回油,以實現雙向運動,故稱為雙作用缸。
2)柱塞式
①柱塞式液壓缸是一種單作用式液壓缸,靠液壓力只能實現一個方向的運動,柱塞回程要靠其它外力或柱塞的自重;
②柱塞只靠缸套支承而不與缸套接觸,這樣缸套極易加工,故適于做長行程液壓缸;
③工作時柱塞總受壓,因而它必須有足夠的剛度;
④柱塞重量往往較大,水平放置時容易因自重而下垂,造成密封件和導向單邊磨損,故其垂直使用更有利。
3)伸縮式
伸縮式液壓缸具有二級或多級活塞,伸縮式液壓油缸中活塞伸出的順序式從大到小,而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程,而縮回時長度較短,結構較為緊湊。此種液壓缸常用于工程機械和農業機械上。
4)擺動式
擺動式液壓缸是輸出扭矩并實現往復運動的執行元件,也稱擺動式液壓馬達。有單葉片和雙葉片兩種形式。定子塊固定在缸體上,而葉片和轉子連接在一起。根據進油方向,葉片將帶動轉子作往復擺動。
液壓泵站按站的冷卻方式可分為:
1)自然冷卻:靠油箱本身與空氣熱交換冷卻,一般用于油箱容量小于250升的系統。
2)強迫冷卻:采取冷卻器進行強制冷卻,一般用于油箱容量大于250升的系統。
液壓泵站按油箱形式可分為:
1)普通鋼板:箱體采用5MM-6MM鋼板焊接,面板采用10-12MM鋼板,若開孔過多可適當加厚或增加加強筋。
2)不銹鋼板:箱體選用304不銹鋼板,厚度2-3MM,面板采用304不銹鋼板厚度3-5MM,承重部位增加加強筋。
3)普通鋼板油箱內部防銹處理較難實現,鐵銹進入油循環系統會造成很多故障,采用全不銹鋼設計的油箱則解決了這一業界難題。
液壓泵站按泵裝置的機構形式、安裝位置可分為:

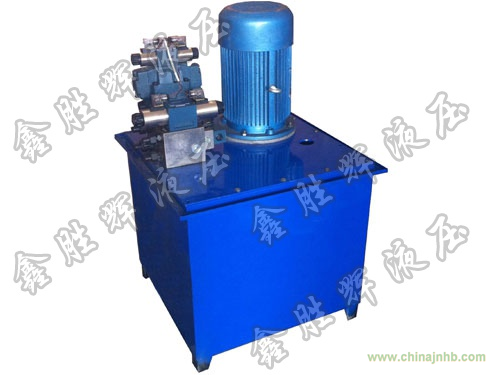

1)上置立式:泵裝置立式安裝在油箱蓋板上,主要用于定量泵系統。
2)上置臥式:泵裝置臥式安裝在油箱蓋板上,主要用于變量泵系統,以便于流量調節。
3)旁置式:泵裝置臥式安裝在油箱旁單獨的基礎上,旁置式可裝備備用泵,主要用于油箱容量大250升,電機功率7.5千瓦以上的系統。
