脈噴單機布袋除塵器在生產場所揚塵點設計安裝

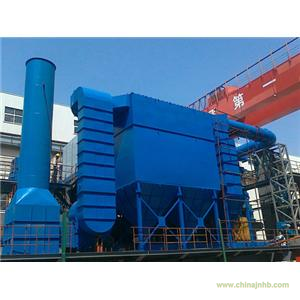

某廠大量使用DMC型脈噴單機布袋除塵器對生產場所揚塵點收塵。該型除塵器風機安裝在箱體上部，有些箱體還安裝有支腿，使得風機距離地而很高。當需對風機整體拆卸吊運時，由于風機總質量有的超過100k，且所處環境絕大部分沒有吊裝點，致使拆裝工作量很大且極不安全。為此，我們制作了一套吊裝工具，可適用于在任何高度的布袋除塵器上進行吊裝作業。經使用，不僅安全可靠，還大大節約了人力和時間。
吊裝臂和旋轉臂采用國標焊接管，選材應使其適用于所有除塵器的檢修并且攜帶方便。鋼管壁厚和長度應保證在起吊最大質量時不變形，壓下時力臂臂長足夠且不費力。
2)旋轉臂底部結構為轉動球而。采用鋼球，將球體嵌入管內焊接牢固。
3)吊裝臂與旋轉臂的支點連接采用10mm厚鋼板，共需要3塊，其中吊裝臂上焊接一塊，旋轉臂上焊接兩塊。各板中間開等尺寸圓孔，通過螺栓使兩臂做連接固定。為保證焊接強度，旋轉臂管口應開槽嵌入兩塊鋼板后焊接。
組合安裝時，要檢查吊裝臂上鋼板插入旋轉臂兩板之間間隙有無卡滯、螺孔是否對應，穿螺栓檢驗吊裝臂上下轉動是否活動自如。
4)吊裝臂頭部的吊裝孔，也采用l0mm厚鋼板或者鋼筋制作。如采用鋼板，注意吊裝孔孔徑要保證掛接鋼茲繩或手拉葫蘆鉤頭能自如穿入拉出，同時吊裝孔邊緣應修銼圓滑，以防比銳角邊損壞鋼茲繩。
5)為配合該工具使用，在待檢布袋除塵器箱體頂部，靠近風機側中心位置處焊接一截鋼管。管長取旋轉臂的1/3即可，內徑應大于旋轉臂外徑，保證旋轉臂插入鋼管內轉動靈活，又不過度產生傾斜。吊裝臂以鋼球為支點可作3600回轉。
6)工具尺寸：吊裝臂和旋轉臂采用70mm鋼管，吊裝臂長2.8m，旋轉臂長0.9m。吊裝臂的支點與吊裝孔間距離0.8m。該工具分體存放，使用時組合安裝。將旋轉臂球而部分插入固定管內，然后將吊裝臂連接鋼板與旋轉臂連板用螺栓固定，即可啟用該吊裝工具。
