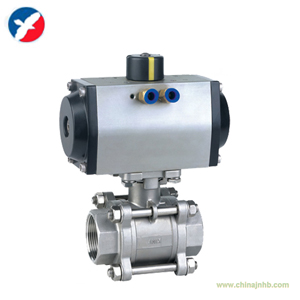

Q611F氣動三片式球閥簡介
氣動三片式球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
Q611F氣動三片式球閥產品特點
氣動三片式球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
Q611F氣動三片式球閥主要連接尺寸及重量
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
L
|
68
|
68
|
72
|
82
|
90
|
112
|
120
|
145
|
185
|
210
|
268
|
H
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
Q611F氣動三片式球閥主要零件材料
序號NO.
|
零件名稱
|
材質
|
不銹鋼
|
碳鋼
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
3
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
4
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
5
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
6
|
螺母
|
不銹鋼SS304
|
FCD45
|
7
|
墊圈
|
不銹鋼SS304
|
FCD45
|
8
|
手柄套
|
塑料
|
塑料
|
9
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
10
|
閥桿螺母
|
不銹鋼SS304
|
B7
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
FCD45
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
14
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
16
|
螺栓
|
不銹鋼SS304
|
B8
|
