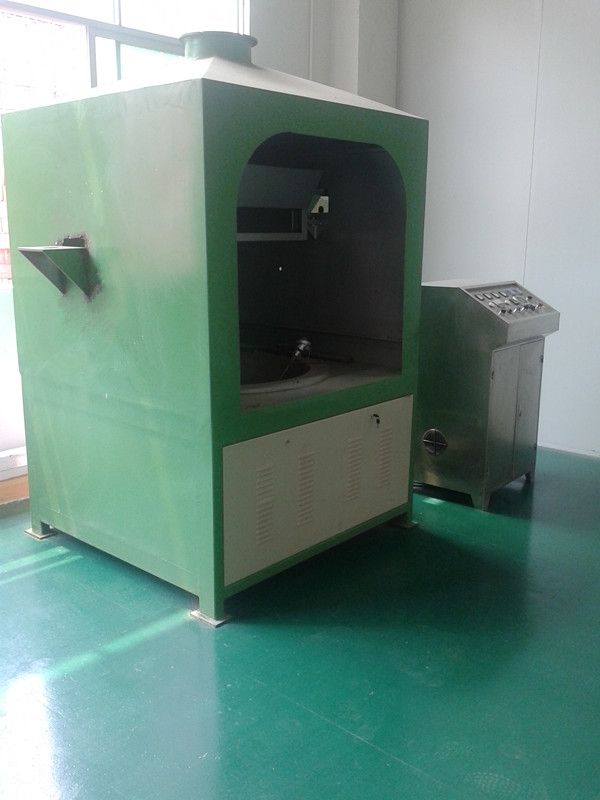

一、所需設(shè)備：熔錫爐
二、工藝方法及注意事項
1、先投料錫錠全部，并把SnCu合金投放錫錠上，以借助錫錠熔化時之熱能，兼可烘干SnCu合金之潮濕以策安全生產(chǎn)。
2、同時把SnAg合金放在熔錫爐邊進行預(yù)熱。
3、在錫錠全部熔化后，用手工攪動SnCu合金促使及早熔化。然后分批投入snAg合金，并放入熱電偶調(diào)正錫液溫度并控制在320-350℃。
4、熔化完成立即進行機動攪拌應(yīng)>10分鐘，停機后取出渣灰并靜置20分鐘，取樣合格后即可澆鑄錫圓錠。
5、在澆鑄過程中每隔60分鐘須攪拌5分鐘，防止銀元素下沉，造成合金成份偏析。
6、錫圓錠端面須進行補縮孔，去除氧化物，不得注入渣灰，不得產(chǎn)生冷隔。
7、每隔錫圓錠必須打上SnAgCu硬印。
8、澆鑄溫度：錫液溫度320—350℃，模具溫度85～100℃。
免責(zé)聲明： 本文僅代表作者個人觀點，與 綠色節(jié)能環(huán)保網(wǎng) 無關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本站證實， 對本文以及其中全部或者部分內(nèi)容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅 作參考，并請自行核實相關(guān)內(nèi)容。
