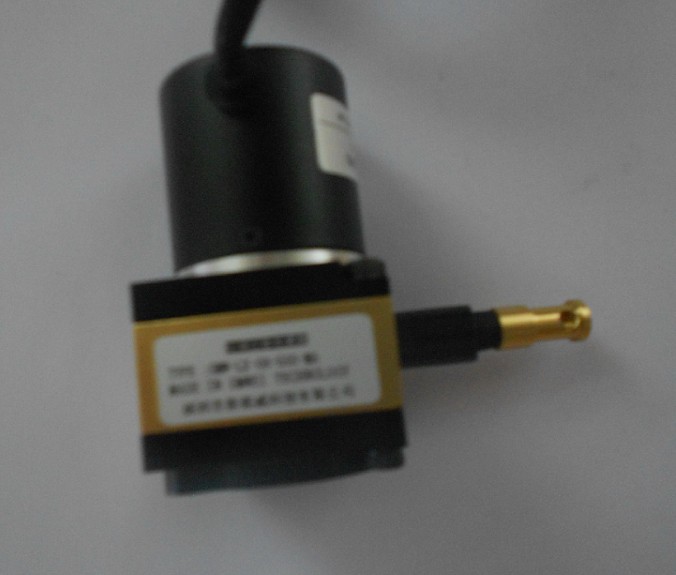

拉繩位移傳感器

A原理：拉繩位移傳感器/拉線位移傳感器是由光電采集部分（增量編碼器、絕對值編碼器、角位移傳感器、精密電阻等）和一組機械外殼裝置組成.拉繩位移傳感器/編碼器是在直線位移傳感器基礎上進行外形和內部結構的改進，充分結合了角度傳感器和直線位移傳感器的優點。拉繩位移傳感器可稱呼拉繩傳感器、拉線傳感器、拉繩尺。拉線位移傳感器。

B.優點：安裝空間尺寸小，測量行程大，精度高，固定方式方便，輸出方式多樣化。從100mm---350000mm不等。 具有模擬電流4~20毫安，模擬電壓0 ~5伏或0~10伏和增量方波脈沖A、B、Z相輸出，RS485數字輸出

C1拉繩位移傳感器的知識及其特點。

電位器作為測量元件的拉繩尺，其精度與電位器有關。電位器可以是0.3%，0.15%，0.1%等精度，加上線輪的偏心（±0.02mm），如果是電流輸出，還有電壓/電流轉換誤差，以及裝配誤差，實際精度難以與電位器相等?？梢栽陔娢黄鞯木壬霞?/span>0.05%，以此為依據給客戶參數。
編碼器（常用每轉3600、5000脈沖數的編碼器）脈沖式的可以很好地計算出來，如客戶要求0.05mm的分辨率，如選用3600線的（每轉3600脈沖數的編碼器），則每轉的行程應不超過180mm，換算成線輪的直徑應是（180/3.1415926）-0.7或1=56.59或56.29mm，做成標準的線輪56mm就能達到客戶的要求。當然，如果客戶要求行程長，需要用大的線輪，就應該選用5000線的編碼器，再算一下分辨率。注意，不要認為可以選擇更多線的編碼器，5000線以上有10000線的，價格不菲，達到上萬元人民幣，選用不合算，一般不選用。
C2拉繩尺使用：a、拉繩尺應該隨時處于拉繩的張緊狀態，切勿將拉繩拉出，再撒手放開，否則，速度非常快，會彈傷人，同時導致產品失效。b、不能過分用力拉，拉繩只起到驅動測量元件的作用，千萬不能作為承重輪，有些客戶問，能否承載得起幾十公斤力，拉繩可以，但內部的測量元件不能承受如此大的機械力。

.應用范圍 ：

倉儲位置定位，水庫大壩保護，閘門開度控制，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，工業機器人，射出機，木工機械，電梯，空氣壓縮機/油壓機，高度機，X-Y軸及其它長度位移，液位等相關尺寸量測和位置控制。
