DAQ采集卡的定義

DAQ（Data Acquisition）采集卡是一種用于從傳感器或其他設備中采集數據并將其轉換為數字信號的硬件設備。它通常與計算機連接，用于實時數據采集、處理和分析。DAQ采集卡廣泛應用于工業自動化、實驗室研究、醫療設備、環境監測等領域。

DAQ采集卡的優勢

高精度和高速采集 DAQ采集卡能夠以高精度和高速率采集數據，確保數據的準確性和實時性。這對于需要快速響應的應用場景（如工業控制、科學研究）尤為重要。

多通道支持 大多數DAQ采集卡支持多通道數據采集，能夠同時從多個傳感器或設備中獲取數據。這種多通道能力提高了數據采集的效率，減少了設備數量和成本。

靈活性和可擴展性 DAQ采集卡通常具有高度的靈活性和可擴展性，能夠根據不同的應用需求進行配置和擴展。用戶可以根據需要選擇不同的采樣率、分辨率、輸入輸出類型等參數。

易于集成 DAQ采集卡通常配備有豐富的軟件支持和驅動程序，能夠輕松集成到現有的系統中。許多DAQ采集卡還支持多種編程語言和開發環境，方便用戶進行自定義開發和數據處理。

實時數據處理 DAQ采集卡通常具備實時數據處理能力，能夠在數據采集的同時進行初步的數據分析和處理。這種實時處理能力對于需要快速?zèng)Q策的應用場景（如自動化控制、實時監控）非常有用。

可靠性和穩定性 DAQ采集卡設計用于工業環境，具有較高的可靠性和穩定性。它們能夠在惡劣的工作條件下長時間穩定運行，確保數據采集的連續性和準確性。

成本效益 相比于定制化的數據采集系統，DAQ采集卡具有較高的成本效益。它們能夠以較低的成本實現高質量的數據采集和處理，適合中小型企業和研究機構使用。

應用場景

DAQ采集卡廣泛應用于以下領域：

· 工業自動化：用于監控和控制生產線上的各種參數。

· 實驗室研究：用于采集實驗數據，如溫度、壓力、電壓等。

· 醫療設備：用于采集患者的生理信號，如心電圖、腦電圖等。

· 環境監測：用于采集環境參數，如空氣質量、水質、噪聲等。

列舉說明幾款阿爾泰科技的DAQ采集卡

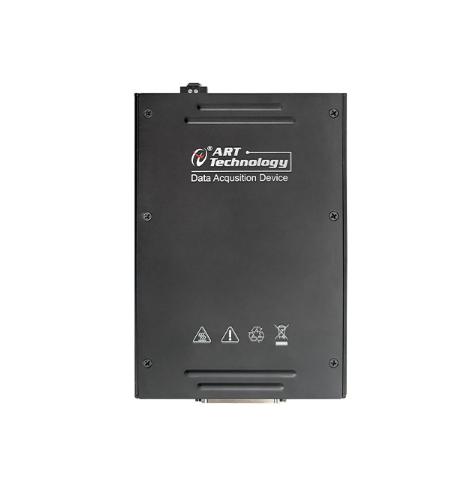

USB3131A/2A/3A/4A/5A/6A系列

· 分辨率：支持12位、16位和18位分辨率，用戶可根據需求選擇。

· 最大采集速率：高達500Ksps，確保高速數據采集的準確性。

· 模擬量輸入：提供16路RSE/NRSE通道或8路DIFF通道，適用于多種信號類型。

· 模擬量輸出：配備2通道同步輸出，支持精確的模擬信號生成。

· 可編程I/O：16路可編程數字I/O，靈活應對各種控制需求。

· 計數器：內置2路計數器，適用于頻率測量和脈沖計數等應用。

USB2887/2888（A）多功能同步采集卡系列

· 模擬量輸入通道：支持 16 或 32 路差分模擬量輸入通道，能夠滿足多通道數據采集需求。

· 分辨率：提供 16bit 高分辨率，確保采集數據的精度。

· 采樣率：支持 500KS/s 和 250KS/s 兩種采樣率，用戶可根據實際需求選擇合適的采樣率。

· 通道轉換量程：具有靈活的通道轉換量程，適應不同的信號范圍。

· 多卡級聯：支持多卡級聯，用戶可以通過級聯方式擴展通道數量，滿足更大規模的數據采集需求。

· 數字 I/O：提供 8 路帶緩沖數字 I/O，方便用戶進行數字信號的控制和采集。

· 可編程 PFI 通道：支持 4 或 16 路可編程 PFI 通道，用戶可以根據需要配置這些通道的功能。

· 多功能計數器：提供 1 路或 4 路多功能計數器，適用于頻率測量、脈沖計數等應用場景。

PCIe563XD 多通道多功能異步采集卡系列

· 模擬量輸入：最高支持 64 通道 RSE（參考單端）/ NRSE（非參考單端）或 32 通道 DIFF（差分）模擬量輸入，適用于高精度信號采集。

· 模擬量輸出：支持最高 4 通道模擬量同步輸出，滿足多通道同步控制需求。

· 數字輸入輸出：提供 32 路可編程 DIO（數字輸入輸出），靈活應對多種數字信號處理場景。

· 計數器功能：內置 2 路多功能計數器，可用于頻率測量、脈沖計數等應用。

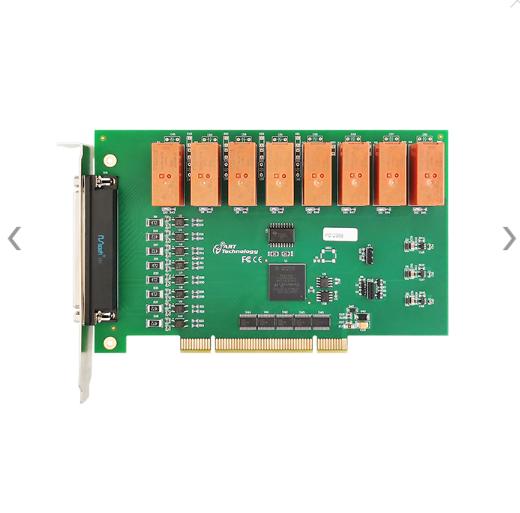

PCI/PCIe2368 隔離數字量DIO卡

       PCI/PCIe2368 是一款基于 PCI/PCIe 總線的多功能數據采集卡，具備 8 路繼電器輸出和 8 路隔離數字量輸入功能。該設備適用于工業自動化、測試測量等領域，能夠在噪聲環境下穩定工作。

主要特性

· 8 路繼電器輸出：每路繼電器均配備黃色 LED 指示燈，用于實時監控繼電器的開關狀態。繼電器可用于控制設備開關或作為小型電源的短路開關。

· 8 路隔離數字量輸入：每路輸入通道均提供 3750VDC 的光隔離保護，有效防止噪聲干擾和電壓漂移，確保信號采集的準確性和穩定性。

· PCI/PCIe 總線接口：支持 PCI 或 PCIe 總線，兼容性強，易于集成到現有系統中。

應用場景

· 工業自動化：用于控制機械設備、傳感器信號采集等。

· 測試測量：適用于需要高精度信號采集和控制的測試環境。

· 噪聲環境：在電磁干擾較強的環境中，光隔離輸入通道能夠有效保證信號質量。

技術參數

· 繼電器輸出：8 路，最大負載電流 2A，最大負載電壓 30VDC/250VAC。

· 數字量輸入：8 路，光隔離，隔離電壓 3750VDC。

· 總線接口：PCI 或 PCIe，支持即插即用。

· 工作溫度：0°C 至 50°C。

· 存儲溫度：-20°C 至+70°C。

通過以上優勢，可以看出DAQ采集卡在數據采集和處理領域發揮著重要作用，滿足了各種應用場景的需求。
