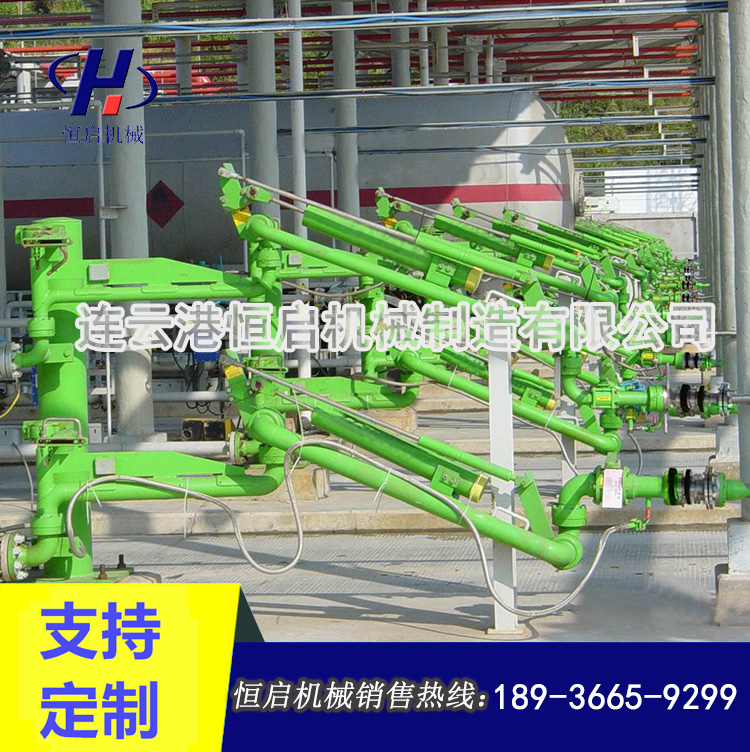

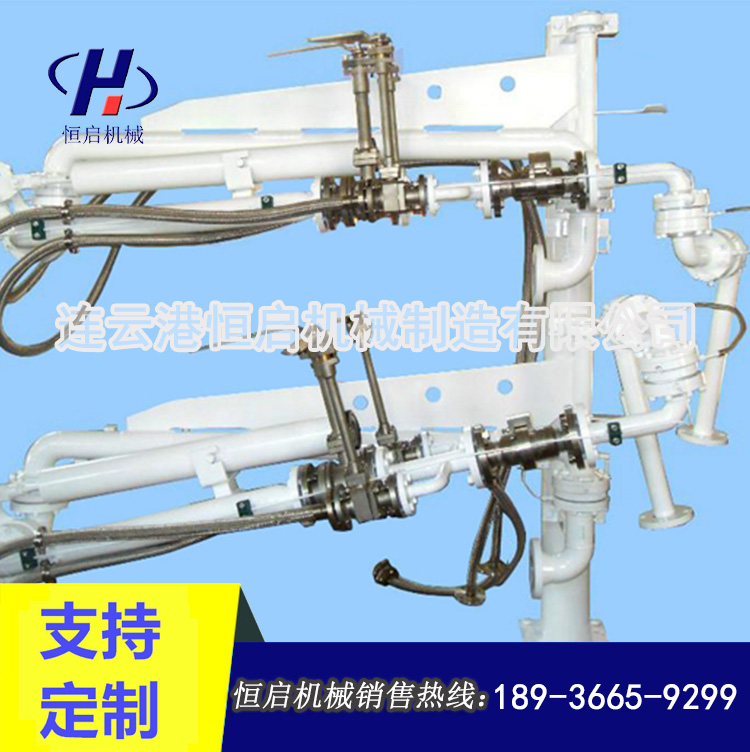

LNG超低溫鶴管預冷主要步驟

一、 先用低溫氮?dú)忸A(yù)冷
    (1)檢查卸車鶴管完好狀況, 管內無雨水、垃圾等雜物。將鶴管連接到槽車上, 并檢查連接是否牢固。
    (2)打開槽車自增壓器( 或使用卸車增壓器) , 使槽車壓力升高至0.3MPa。緩慢打開槽車氣相閥門, 檢查軟管連接處有無泄漏。
    (3)向儲罐內緩慢沖入低溫氮?dú)?/span>, 待儲罐壓力上升至0.2MPa 左右。關閉卸車臺卸液閥門, 儲罐保冷15min 后, 打開儲罐測滿閥, 排出氮?dú)?/span>, 該過程重復進行。
    (4)判斷儲罐內部溫度, 通過測滿閥放出氣體, 用溫度計測定, 當氣體溫度到達預期值后( - 70°C～- 100°C) , 氣體預冷工作完成。

二、 液氮預冷
    (1)將儲罐壓力放空至微正壓, 關閉下部進液閥。關閉液位計平衡閥, 投用液位計。
    (2)緩慢打開槽車液相閥至較小開度, 緩慢關小槽車氣相閥, 使液氮從儲罐上部進液。控制卸車臺閥門開度, 使壓力保持在0.3MPa。等儲罐壓力升高至0.2 MPa～0.3MPa, 要及時關閉卸車臺閥門, 打開儲罐氣相手動放空泄壓, 反復進行此操作。
    (3)細聽儲罐內的聲音并同時觀測儲罐的壓力, 等聲音減小, 壓力不再上升時, 可慢慢打開儲罐下部進液緊急切斷閥前后閥, 上下同時進液。進液過程中要密切觀察記錄儲罐壓力, 防止壓力升高。壓力升高時要及時關閉槽車的出液閥, 同時打開儲罐氣相手動放空泄壓。
    (4)儲罐的液位計達到一定值時( 一般為儲罐的20%) , 進液結束。
    (5)進液任務完成后, 關閉槽車液相閥門, 打開槽車氣相閥門, 向儲罐吹掃卸液管線。
    (6)關閉槽車閥門及卸車臺卸液閥門, 卸下軟管。關閉卸車臺閥門后應將此閥與止回閥間的液體放空。
    (7)關閉儲罐氣相手動放空閥、儲罐下部進液緊急切斷閥前截止閥。儲罐上部進液閥待卸車LNG 管道恢復常溫后再關閉。
    (8)利用儲罐內的液氮對增壓器、空浴式氣化器及其它低溫管道進行預冷。
三、 放空低溫氮?dú)獾睦靡旱A(yù)冷時需要通過氣相管放空低溫氮?dú)?span>, 這些低溫氮?dú)饪梢酝ㄟ^與其他罐相連的氣相管道, 對其他儲罐進行預冷, 可以節約液氮。
