GUY10本安型投入式液位計 礦井用投入式液位計是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。投入式靜壓液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。

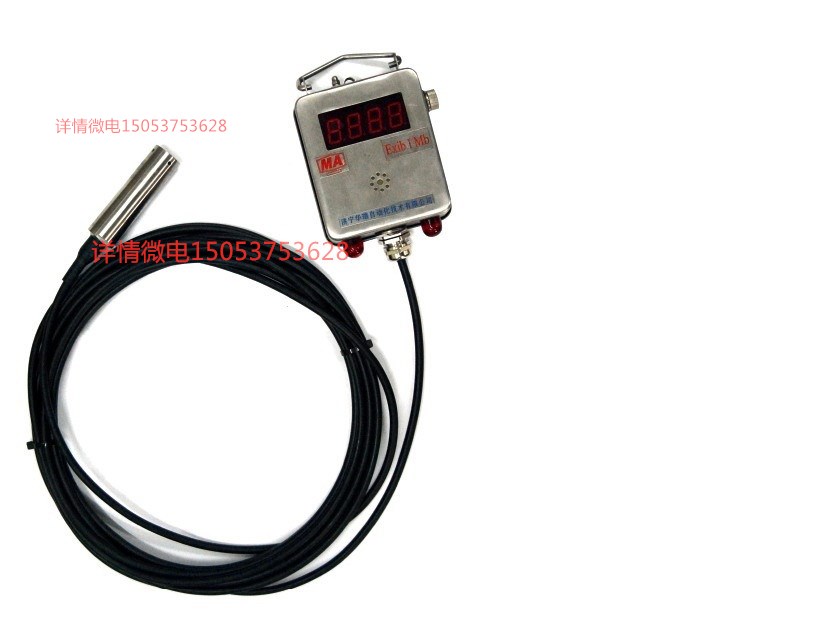

濟寧華瑞自動化技術有限公司生產的GUY10本安型投入式液位計，礦井用投入式液位計采用先進的隔離型擴散硅敏感元件制作而成，直接投入容器或水體中即可精確測量出水位計末端到水面的高度，并將水位值通過4–20mA電流或RS485信號對外輸出。主要用于連續測量煤礦水倉的水深水位，為礦井排水泵工作或礦井水涌出量統計計算提供數據信息。外殼采用不銹鋼盒體，堅固耐用，大屏幕顯示，美觀大方，傳感器為礦用本質安全型，結構簡單，使用、調校方便，可以就地用數碼管顯示水位數值，能與各種監控系統配套使用。

基本參數：

2.1、使用環境條件

? 環境溫度: -5℃～40 ℃；

? 相對濕度: ≤95%（+25℃）；

? 大氣壓力: （80 ～116 ）kPa；

? 無顯著震動、沖擊和淋水的場所；

? 具有甲烷氣體混合物及煤塵爆炸危險的煤礦井下。

2.2、測量范圍: 0～10m H2O。

2.3  基本誤差：±1%FS

2.4  顯示方式：三位LED，0.01m的分辨率

2.5  防爆型式：礦用本質安全型

2.6  防爆標志：Exib I Mb(150℃)

2.7  本安參數：Ui:24.2V； Ii：460mA；Ci : 1uF ； Li :0mH。

2.8  工作電壓：18~30VDC；

2.9  輸出信號：

a. 頻率：200～1000Hz；

b. 電流：4~20mA, 最大負載≤500歐姆；

2.10 外形尺寸 ：175.0mm×115.0mm×48.0mm（長×寬×高）
