密煉中心-75升密煉機22寸開煉機設備

塑煉的方法按所用的設備主要分為開煉機塑煉、密煉機塑煉和螺桿塑煉機塑煉。

①開煉機塑煉

利用開煉機前后兩個速度不同的輥筒形成的相對速度差所引起的撕拉力（剪切力），在逐漸縮小的輥距內對橡膠施以強烈的碾壓和撕拉作用。

這種機械作用，扯斷了橡膠分子鏈，在空氣中塑煉還伴有熱和氧的裂解作用等，降低了橡膠的分子量，降低了粘流溫度，使其可塑性增大。

開煉機塑煉的影響因素有輥溫、輥距、轉速和速比、塑煉時間、煉膠容量、輥筒的工作長度、割刀次數和方式、膠料放置時間等。

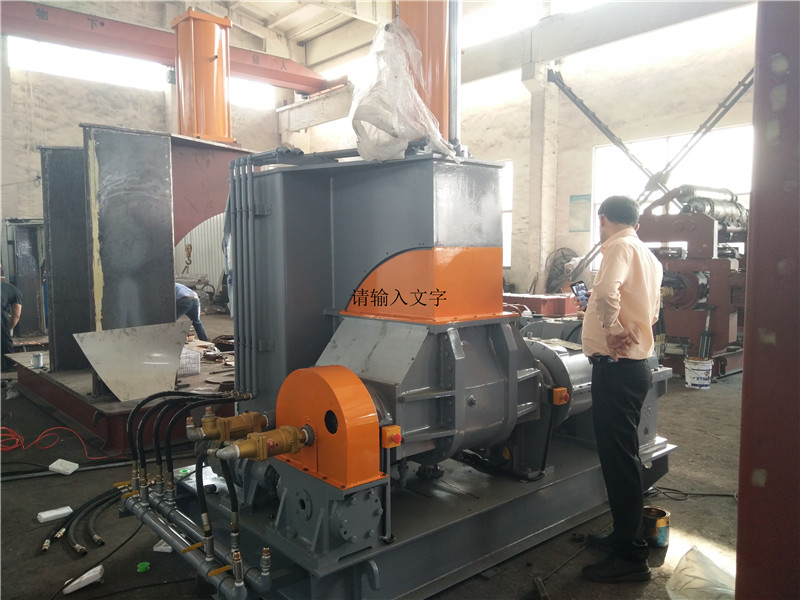

②密煉機塑煉

將橡膠投到密煉機的密煉室內，對物料進行加壓。密煉室內兩個轉子以不同的速度相向回轉，使 被加工的生膠在轉子間隙中、轉子與密煉室壁的間隙中以及轉子與上、下頂栓的間隙中受到不斷變化的剪切、扯斷、攪拌、折卷和磨擦的強烈的捏煉作用。在高溫、快速和加壓的條件下很快的提高橡膠的可塑性（塑煉）。 密煉機的塑煉作用主要靠轉子機械作用和熱氧化裂解作用。

密煉機塑煉的影響因素有轉子轉速、密煉室溫度、塑煉時間、容量和上頂壓力等。由于密煉機塑煉屬高溫塑煉，塑煉效果隨溫度升高而增大，但溫度高會導致橡膠分子鏈過度降解，致使膠料物理機械性能下降，而諸如丁苯橡膠

用密煉機塑煉時如超過140℃還會產生支化、交聯，形成凝膠，反而降低可塑性，在170℃下塑煉還會生成緊密型凝膠，即使用精煉方法也不能使它消除。為了提高密煉機使用效率，通常對可塑性要求高的膠料（威氏可塑性在1.5以下者），需采用分段塑煉或加塑解劑塑煉。

③螺桿塑煉機塑煉

是用螺桿塑煉機的螺桿與機筒間的機械剪切力和高溫熱作用使橡膠分子鏈斷裂。與開煉機和密煉機塑煉的差別是螺桿塑煉法中氧對生膠的作用較小。

螺桿塑煉法有生產能力大、節電效果明顯、操作簡單容易掌握、可實現塑煉的連續化生產等優點。使用螺桿塑煉機塑煉時應該嚴格控制排膠溫度在180℃以下，注意防止出膠后膠料表面氧化作用，并盡量避免產生夾生膠。

應用開煉機塑煉和密煉機塑煉時，都可采用塑解劑來加速塑煉過程。塑解劑是通過化學作用增強生膠塑煉效果、縮短塑煉時間的物質，又稱化學增塑劑。它與一般物理增塑劑如油品、酯類脂肪酸衍生物類等相比，具有增塑效果強、用量少、且對橡膠制品物理機械性能幾乎沒有影響等特點。
