1.漏水保護器概述

1.1.性能特點

LB-05系列潛水泵漏水保護器(以下簡稱保護器),適用于“潛水?dāng)嚢杵鳌?“潛水推進器”,“潛水排污泵”的保護與控制.可適用于南京貝特、上海川源、藍深集團、揚子江泵業、南京布魯克林或其它類同類的所有潛水泵.

1.2.原理

根據潛水泵長年工作在水下的結構與特性在對潛水泵的保護裝置中必要加入油室泄漏保護與電機超溫保護:LB系列漏水保護器主要是針對對潛水泵油室泄漏的保護.JR10/INT69電動機熱保護器主要是針對對潛水泵電機超溫的保護.

油室泄漏保護:在潛水泵油室內置入水份檢測電極,在油室中如果出現有水份超限時電極出現信號跳變,保護器能檢測到此信號的變化,而停止?jié)撍姍C(jī)運行并以故障指示.

電機超溫保護:在潛水泵三相電機繞組每相上安裝135℃的PTC熱敏電阻,在任一相繞組出現溫度上升到135℃±5時,電阻值出現跳變,保護器能檢測到此信號的變化,而停止?jié)撍姍C(jī)運行并以故障指示.

電機過載保護:在潛水泵三相電機運行回路上每相線上串入相對應用電流的熱繼電器,一旦電流過大,熱繼電器會狀態跳變,此信號一般在二次回路中加以保護.

低水位保護:在潛水泵工作的水池中,使用液位檢測器 檢測水位,但水位低于潛水泵工作的水位時,液位檢測器會狀態跳變,而停止?jié)撍姍C(jī)運行并以低水位指示.

1.3.
PT100溫度檢測
保護器設計了雙PT100輸入，為消除PT100引線過長對溫度的影響，采用了三線制的設計。溫度的檢測范圍-199.9℃～+199.9℃,并在顯示窗口中顯示出來，當檢測到的溫度超出設定的報警值時，對應的指示燈亮，故障輸出繼電器動作，當檢測到的溫度低于設定的報警值時，故障消失，保護器恢復到初始狀態。
PT100報警溫度設定
兩路PT100報警溫度值是可以設定的，按下報警溫度設置按鈕，顯示窗口轉換到報警溫度設定值的顯示。分別調節兩個報警溫度設定電位器，可改變報警溫度值。設置結束后，再次按下報警溫度設置按鈕，顯示窗口轉換到PT100采集溫度值的顯示。

（漏水+過熱）雙探測繼電器具有同時探測潛水泵滲漏和潛水泵過熱功能。
①潛水泵漏水保護功能用于檢測潛水泵內是否出現漏水現象。當泵內出現漏水情況時，控制繼電器會發出相應的控制信號。
②電機過熱保護功能是專門用于檢測潛水泵內定子線圈的溫度。當泵體內定子出現異常溫度情況時，控制繼電器會發出相應的控制信號。工作人員對水泵進行及時維修處理。控制繼電器在線路設計上采取了一系列的抗干擾措施，可以在電磁干擾十分嚴重的環境中可靠工作。
該型號的繼電器是集漏水和過熱保護為一體的報警和控制設備，在系統中它能實時監測泵的性能，并且同時可執行對潛水泵兩種參數的保護和控制功能。
第一功能為當繼電器檢測到潛水泵內水靈敏度的電阻的值低于給定值時,面板上對應漏水的紅色指示會報警亮起，同時繼電器輸出端7、8腳便有個開關量輸出，在斷電檢查排除故障重新通電后繼電器繼續恢復工作。
第二功能同樣 繼器用于檢測潛水泵內部定子線圈的溫度。當檢測到潛水泵內定子線圈的溫度超過給定值時,繼電器面板上過熱對應的紅色指示燈會亮起，同時繼電器輸出端7、8腳便有個開關量輸出，當溫度下降后繼電器繼續恢復工作。電阻的給定值是標準的，也可以根據要求另外設定。用戶有特殊需要必須提前聯系。

1概述

1.1. 性能特點

江蘇杜安環保LB-05型潛水泵漏水保護器(以下簡稱保護器)，適用于“潛水?dāng)嚢杵鳌?“潛水推進器”，“潛水排污泵”的保護與控制。可適用于南京貝特、上海川源、藍深集團、揚子江泵業、南京布魯克林或其它類同類的潛水泵。

1.2. 原理

根據潛水泵長年工作在水下的結構與特性在對潛水泵的保護裝置中加入油室泄漏保護與電機超溫保護：LB系列漏水保護器主要是針對對潛水泵油室泄漏的保護。JR10，INT69電動機熱保護器主要是針對對潛水泵電機超溫的保護。

油室泄漏保護：在潛水泵油室內置入水份檢測電極，在油室中如果出現有水份超限時電極出現信號跳變，保護器能檢測到此信號的變化，而停止?jié)撍姍C(jī)運行并以故障指示。

電機超溫保護：在潛水泵三相電機繞組每相上安裝135℃的PTC熱敏電阻，在任一相繞組出現溫度上升到135℃±5時，電阻值出現跳變，保護器能檢測到此信號的變化，而停止?jié)撍姍C(jī)運行并以故障指示。

電機過載保護：在潛水泵三相電機運行回路上每相線上串入相對應用電流的熱繼電器，一旦電流過大，熱繼電器會狀態跳變，此信號一般在二次回路中加以保護。

低水位保護：在潛水泵工作的水池中，使用液位檢測器 檢測水位，但水位低于潛水泵工作的水位時，液位檢測器會狀態跳變，而停止?jié)撍姍C(jī)運行并以低水位指示。

1.3. 主要性能

傳感器供電：

傳感器DC12V供電。

供電電源變壓器隔離。

信號輸入：

泄漏信號：油室泄漏保護.。

輸入回差控制：±2% 。

信號輸入：DC12V開關量信號輸入或電阻、電流信號輸入。

信號響應速度：10mS。

信號輸出：

繼電器輸出觸點容量：5A/250VAC或5A/30VDC。

泄漏故障輸出：繼電器一組常開，一組常閉輸出。

電源與故障指示：電源指示（綠）燈。

故障指示（紅）燈。

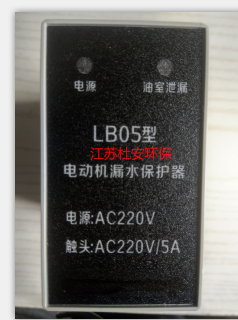

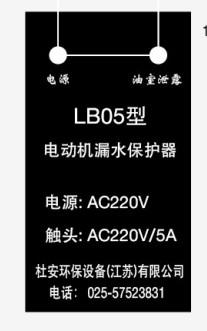

LB-05保護器

輸入電壓： AC220V±5% ，50Hz，額定功耗小于5W。

環境溫度： -20℃～75℃。

環境濕度： 90%以下（無水珠凝結）。

外形尺寸： 45 x 82 x108，重量：0.3Kg。

安裝方式： DIN35導軌安裝。

江蘇杜安環保漏水保護器LB-05型售后服務

產品自售出起，一個月包退，三個月包換，一年內保修，終身維護；

使用過程中，本地可以協助現場處理，外地24小時提供電話咨詢服務；

免費提供技術支持和安裝調試指導。

3. 保護控制器的使用
