背景技術：

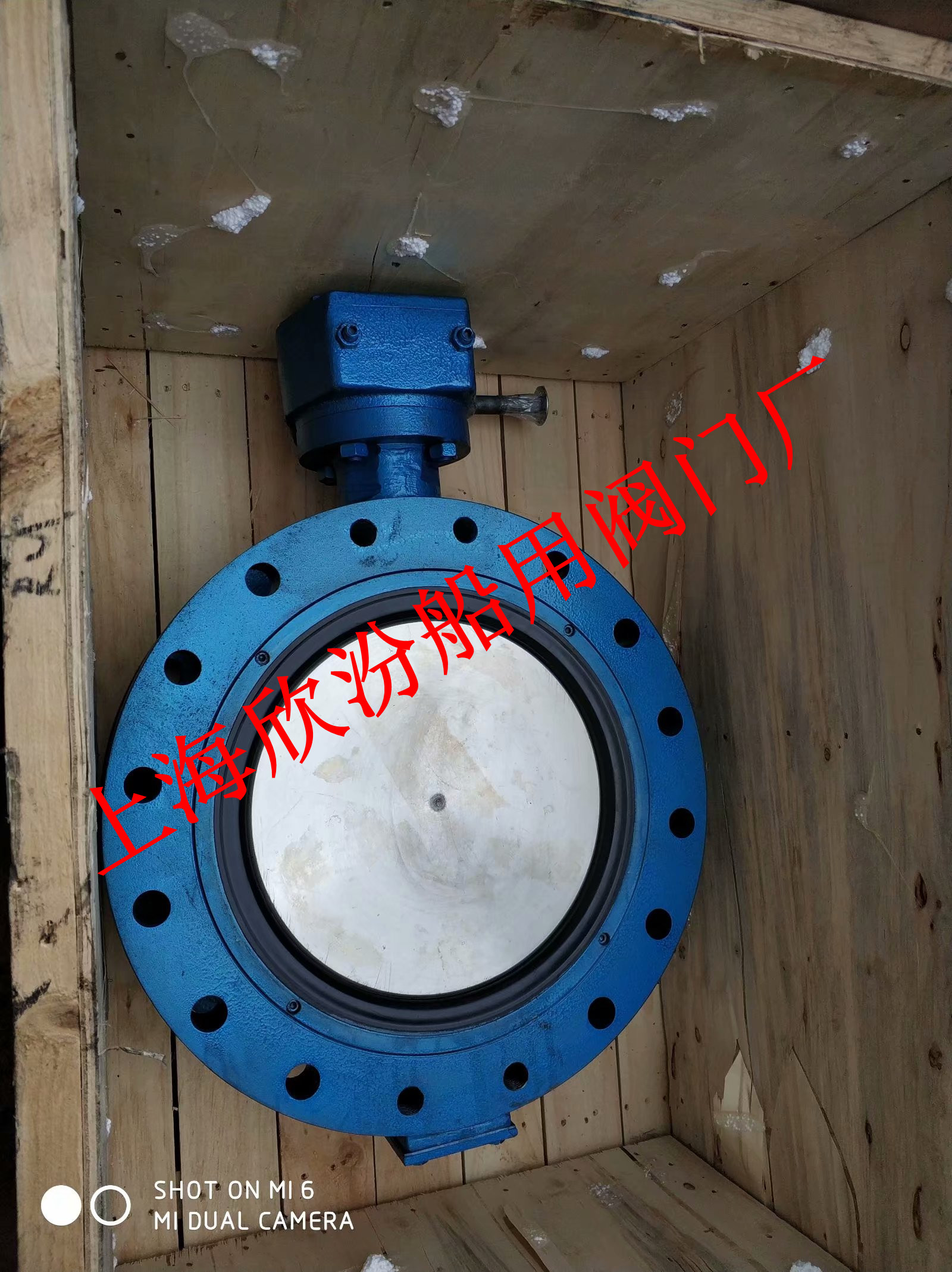

蝶閥又叫翻板閥，是一種結構簡單的調節閥，在管道上主要起切斷和截流作用。閥體內有蝶板，蝶板連有閥軸，閥軸連有驅動裝置，驅動裝置有液動、電動、氣動、手動等。蝶閥在開啟時，動力驅動裝置驅動閥體內蝶板進行90°旋轉，進行閥門開關動作。在現有蝶閥蝶板限位裝置當中，僅在閥體內部蝶閥蝶板關位安裝蝶板限位擋板與限位螺栓，該種結構只能做到蝶板關位的單向鎖定，蝶閥運行工況要求反向承壓時，此種限位裝置是無法可靠的在關位鎖定的，且其限位擋板安裝于閥體內部，勢必會增加蝶閥流阻，限位螺栓因受管路介質長期沖擊，也有脫落危險，一旦限位螺栓脫落將會造成管路當中的其他設備損壞。

技術實現要素：

本實用新型要解決的技術問題是提供一種不會增加蝶閥流阻、且可將閥軸鎖定于蝶閥處于全開或全關位置的帶有鎖定裝置的蝶閥。

為解決上述技術問題，本實用新型的帶有鎖定裝置的蝶閥，包括閥體、置于閥體內的蝶板和閥軸，閥軸通過閥體兩端的閥軸座裝于閥體上，位于閥體內的閥軸通過銷軸與蝶板剛性連接，位于所述閥體一側的閥軸座上裝有可把閥軸鎖定于蝶閥處于全開或全關位置的閥軸鎖定裝置，該閥軸鎖定裝置包括通過鎖定螺釘徑向裝于閥軸座上的具有內螺紋的鎖定套、旋入鎖定套內的鎖定螺栓和裝于鎖定螺栓螺桿端部的柱形鎖定銷構成，位于閥軸座外部的鎖定螺栓的螺桿上旋有鎖緊螺母，相應地裝于閥軸座上的軸座端蓋伸入到閥軸座內的管段壁上開設有與所述柱形鎖定銷相匹配的徑向柱形孔，所述閥軸沿周向均布設有四個用于接收所述柱形鎖定銷的徑向鎖定孔，所述軸座端蓋上裝有插入到所述鎖定套上的定位銷；靠近所述鎖定螺栓位置的閥軸座外壁上裝有具有鎖定指示位置和解鎖指示位置的指示板。

作為本實用新型的改進，所述閥軸鎖定裝置的數量為4套，沿所述閥軸座的周向均布設置，相應地所述軸座端蓋伸入到閥軸座內的管段壁上開設的徑向柱形孔的數量也為4個，沿該管段壁周向均布開設。

作為本實用新型的進一步改進，位于所述閥軸鎖定裝置遠離軸座端蓋一側的閥軸與閥軸座之間設有填料密封裝置，該填料密封裝置包括套裝于閥軸上的對開環底墊、填料函和填料函蓋，填料函內裝有密封填料，填料函通過螺釘裝于閥軸座上。

采用上述結構的帶有鎖定裝置的蝶閥，當?shù)y處于全開或全關狀態時，可通過旋轉所述的鎖定螺栓，帶動所述的柱形鎖定銷滑至所述閥軸沿周向設置用于接收柱形鎖定銷的徑向鎖定孔內，實現閥軸的位置鎖定，進而將蝶閥鎖定于全開或全關的位置，所述的指示板可準確指示出鎖定或解鎖狀態，本實用新型是裝于閥體外部，不會增加蝶閥的流阻，同時可實現蝶閥全開、全關的位置鎖定。采用所述閥軸鎖定裝置的數量為4套，沿所述閥軸座的周向均布設置的技術特征，可以使蝶閥的閥軸鎖定的更加牢固，可以減少閥門在管路中受介質沖擊帶來的震動和噪聲。閥軸與閥軸座之間設置的填料密封裝置，可以避免管路中的介質進入到閥軸座對閥軸鎖定裝置的腐蝕損壞。

附圖說明

下面結合附圖對本實用新型作進一步地詳細說明。

圖1是本實用新型一種帶有鎖定裝置的蝶閥的主視示意圖。

圖2是沿圖1中A-A線的剖視示意圖。

圖3是沿圖1中B-B線的剖視示意圖。

圖4是圖2中I處結構的放大示意圖。

圖5是本實用新型中柱形鎖定銷的主剖視示意圖。

圖6是圖5的俯視示意圖。

具體實施方式

參見圖1－圖6，本實用新型的帶有鎖定裝置的蝶閥，包括閥體10、置于閥體內的蝶板20和閥軸30，閥軸30通過閥體10兩端的閥軸座31裝于閥體10上，位于閥體10內的閥軸30通過銷軸32與蝶板20剛性連接，位于所述閥體10一側的閥軸座31上裝有可把閥軸10鎖定于蝶閥處于全開或全關位置的閥軸鎖定裝置40，該閥軸鎖定裝置40包括通過鎖定螺釘41徑向裝于閥軸座31上的具有內螺紋的鎖定套42、旋入鎖定套42內的鎖定螺栓43和裝于鎖定螺栓43螺桿端部的柱形鎖定銷44構成，位于閥軸座31外部的鎖定螺栓43的螺桿上旋有鎖緊螺母45，相應地裝于閥軸座31上的軸座端蓋46伸入到閥軸座31內的管段壁上開設有與所述柱形鎖定銷44相匹配的徑向柱形孔47，所述閥軸30沿周向均布設有四個用于接收所述柱形鎖定銷44的徑向鎖定孔48，所述軸座端蓋46上裝有插入到所述鎖定套42上的定位銷49；靠近所述鎖定螺栓43位置的閥軸座31外壁上裝有具有鎖定指示位置51和解鎖指示位置52的指示板50。所述閥軸鎖定裝置40的數量為4套，沿所述閥軸座31的周向均布設置，相應地所述軸座端蓋46伸入到閥軸座31內的管段壁上開設的徑向柱形孔47的數量也為4個，沿該管段壁周向均布開設。位于所述閥軸鎖定裝置40遠離軸座端蓋46一側的閥軸30與閥軸座31之間設有填料密封裝置，該填料密封裝置包括套裝于閥軸30上的對開環底墊1、填料函2和填料函蓋3，填料函3內裝有密封填料4，填料函3通過螺釘5裝于閥軸座31上。
