上海巴測電氣電纜超低頻綜合測試系統簡介

電纜壽命是30年，國內很多電纜運行部門1980年代敷設的交聯電纜陸續進入設備壽命的后期，對配電網安全運行威脅很大。近些年 ，運用 0.1 Hz 超低頻介損測試技術在配網電纜狀態檢修方面 獲得 了相應程度的運用 ，此項測試技術也獲得 IEEEStd .400 .的認可。

超低頻局放優勢：綜合性價比高

1.         V-45/54/62-PD加壓與局放自動分析同步進行，每次加壓結束立即顯示結果，縣城制定維修策略。

2.         單次校準，縮短局放測試現場工作時間，有效甄別局放干擾信號。

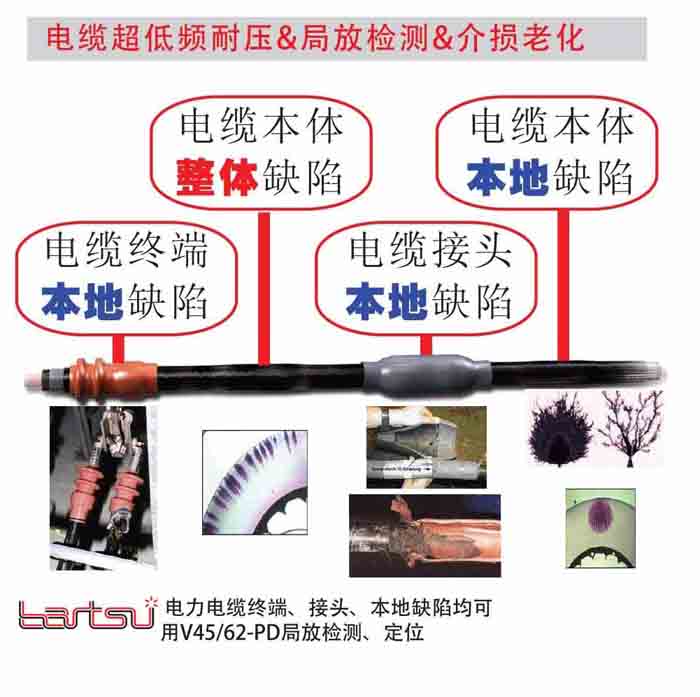

3.         DAC震蕩波電壓無法有效檢出電纜本體電樹枝及附件中的水樹枝，當絕緣電阻偏低或三相絕緣電阻差別大時，可使用超低頻局放檢測及介損老化評價。

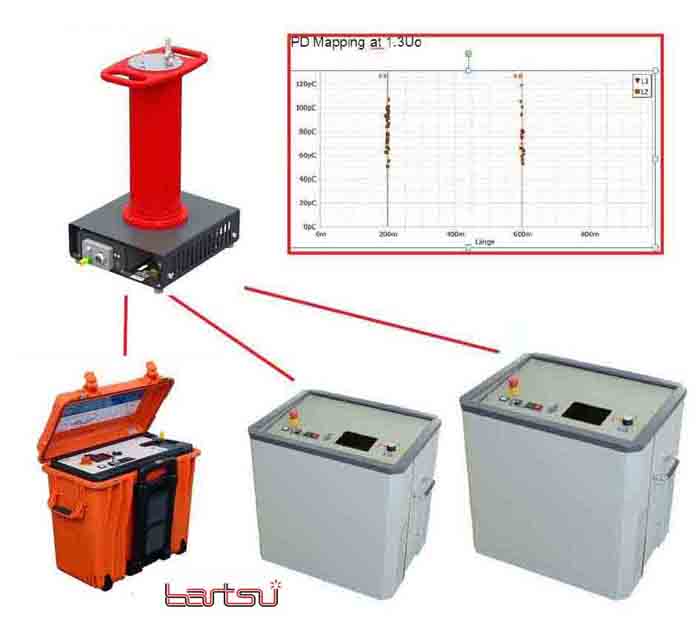

4.         五合一，可進行VLF，TD，PD，DC，SFL五中測試質量最輕。

在進行電纜超低頻介損檢測 時，檢測頻率通常會對檢測結果的度形成直接的影響 ，所以 ，要想精準的對電纜介質損 進行檢測 ，其中最主要的一項工作就是挑選適合的檢測頻率 。 在進行檢測頻率確定時，應依據 實際的檢測 法 、電纜類型以及引起介質損耗的因素 來對檢測 頻率進行確定 。

在檢測工作開始之前，應保持受檢電纜處于停電狀態，將V-34/45/62-PD超低頻介損測試儀與高壓測量想相連接，然后將測量線與L1相連接，測試其介質損耗，測試完成后，對其進行放電；其次是L2、L3進行測試，在整個測試過程中除了被測相外，其他電纜終端機檢測設備的保護端子均保持接地。

在檢測實驗流程中，應最先對在間斷輸出電壓為0.5U0，頻率為0.1Hz的低頻電壓對受檢電纜進行測試，每一次測試的間隔時間為10s，共測試8次，記錄每一次測試的tanδ數值，并對其均值、標準差及其變異系數進行計算，由此來對電纜介質損耗值及其穩定性進行判斷。待完成低頻電壓0.5U0測試后，將低頻電壓等級調整為1.0U0和1.5U0，并對其數據信息進行計算并由此對電纜介質損進行明確。
