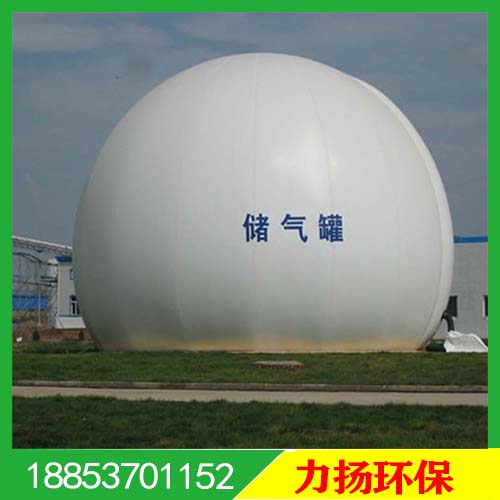

農村沼氣工程雙膜氣柜結構簡單 沼氣儲氣柜生產廠家
雙膜儲氣柜介紹：

雙膜儲氣柜是一種儲氣柜類型，又細分為一體化型和獨立型雙膜儲氣柜，有不同的特點及用途。儲存的氣體如：天然氣、氧氣、氫氣、沼氣；該設備具有耐用、結構簡單壓力穩定使用范圍廣泛，儲存可燃危險氣體具有安全性高的特定。

雙膜儲氣柜結構組成：

雙膜生物儲氣罐主要由底膜（一體化氣柜無底膜）、內膜、外膜、恒壓控制柜、安全保護器及一些控制設備和輔助材料組成。設備組成（詳情見圖）。

底膜:主要用于基礎密封，以實現傳統基礎設施無法達到的防腐、防滲透、簡化安裝、使用周期長等優點。

內膜:設計制作為球形的截面同底膜或發酵罐口相連接，形成一個完全獨立密閉的空間以用于儲存各類適用氣體。

外膜:使內膜適用氣體恒壓輸出并對內膜起到保護作用，外膜截面與內膜及底膜的邊緣或發酵罐口連接。經過我公司自行設計制作的自動化集氣恒壓系統在內外膜之間形成一個恒定壓力的獨立儲存空間作為穩定氣柜和起到恒壓作用。也就是說用一個軟體球形作為儲氣柜，儲存的氣體容積變少控制設備就自動充空氣填補，儲存氣體增多安全保護器就釋放空氣以平衡壓力。為不讓氣體混合，儲存的氣體與空氣之間使用內膜隔離開。

雙膜儲氣柜原理：

雙膜氣柜主要由外膜、內膜和底膜三個部分組成。外膜對系統起保護作用。即使在***情況下（如暴風雨），外膜也持續承受著正壓以保證靜壓平衡。內膜用于儲存沼氣，并根據儲氣量膨脹或縮小。底膜用于隔開基礎和內外膜。外膜采用雙面PVC/PVDF沼氣專用膜材，具有防紫外、耐老化、耐磨性，抗甲烷滲透性能，具有一定的自潔性能。內膜及底膜采用雙面PVC/PVDF沼氣專用膜材，具有耐老化、耐磨、耐折疊性，抗甲烷滲透性能。內膜與底膜之間形成一個容量可變的氣密空間用作儲存沼氣，外膜與內膜之間通過鼓風機提供恒定的存儲壓力。膜材的強度選擇，根據氣柜工作壓力和可能承受的荷載核算，一般范圍在3000 N/5 cm至 9000 N/5 cm。 膜材料具有抗真菌、抗紫外線功能，并對沼氣的主要成分CH4和H2S具有抗性。膜材料日曬牢度符合DIN 54004 7級標準；阻燃性能滿足DIN 4102 B1設計標準；抗熱脹冷縮性能滿足DIN53361標準；防水性滿足DIN 51635標準；延展性能滿足DIN 53359標準。


雙膜儲氣柜特性：

1.  雙膜沼氣儲氣柜的結構簡單無須過多維護，膜材均采用耐腐蝕的環保專用復合 ，材料，主要由高強抗拉纖維、氣密性防腐涂層、表面涂層組成，具有防腐、抗老化、 抗微生物及紫外線等功能，并且防火級別達到歐洲標準。使用壽命在10-25年以上。

2.    安全系數高，可折疊。

3.    適用溫度，-40℃至+70℃，抗風，抗雪，抗地震。

4.    氣柜設計使用壓力2KP，遠遠大于一般地區風壓（10級風風壓約0.5KP）

5.    結構簡單投資少，沒有導軌、活塞、平衡桿和外筒等各種金屬件，制作和安裝變得極為簡單。
濟寧市力揚環保節能設備制造有限公司

地址：山東省濟寧市任城區長溝鎮經濟工業園
