7、A/O池

水解酸化池總有效容積為3600m3，停留時間為9.6小時。其中A段3.6小時，O段為6小時。A/O池的主要作用為：1）去除廢水中部分有機物；2）通過活性污泥吸附沉降廢水中絕大部分鈣質，使后續IBAF系統載體不產生結垢，保證IBAF系統的穩定運行。

8、終沉池
輻流沉淀池尺寸為φ22×4（m）。污泥部分進行回流，回流量約50%。

9、IBAF池（曝氣生物濾池）

IBAF池總有效容積為1800m3，停留時間為15.6小時。IBAF池內填充網狀載體，通過IBAF獨特的工藝特點不僅進一步除去廢水中的有機物，而且其對氨氮有很高的去除率，保證出水達標排放。

10、干化場

干化場尺寸為40×20×2（m），共3個，底部設盲溝排水。污泥經過脫水后由化肥廠自行拉走。

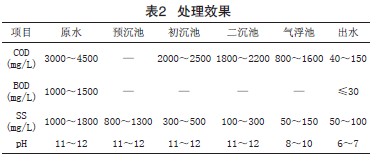

三、處理效果（見表2）

四、污泥的分離及處理

由于明膠行業的特殊性，及其生產廢水的特點，其污泥具有以下特性：

（1）污泥中以鈣質為主，濃度高流動性差，比重大，易沉淀；（2）污泥含有一定量的磷化鈣，時間久易結塊；（3）污泥量大且含有大量的石灰，pH值很高，油脂量高。

所以明膠生產廢水處理中生產的污泥處理是其廢水處理系統的關鍵，直接影響到整個處理系統的運行。青海明膠公司廢水處理工程對污泥的分離主要采用：

（1）預沉處理。主要沉降比較大的污泥及骨素，通過預沉減少后續沉淀系統的負擔；采用空氣攪拌，防止污泥沉積堵塞水泵吸入口從而堵塞提升泵。

（2）初沉處理。經預沉處理后廢水還含大量的SS，而且該廢水中含有大量的磷酸根，其與鈣離子將形成磷酸鈣沉淀，此時的初沉池也兼做反應池。

五、生物處理

明膠生產廢水處理中生化處理存在很多難點。首先，明膠生產廢水含有大量的油脂，在低溫下微生物對其降解力極低；其次，明膠廢水中含鈣量極高，如直接采用生物膜法，載體將慢慢結垢，運行2～3個月后系統將會完全癱瘓；如采用活性污泥法，大量的鈣質將會大大降低活性污泥的活性；另外，明膠生產廢水中含有大量的膠原蛋白，其生化性差，而且廢水含有的氯根也會嚴重影響生化處理效果。

針對明膠生產廢水的特點，青海明膠股份有限公司廢水廠在進入生化池前設置了氣浮工藝，通過氣浮去除大部分的油脂，減少油脂對生化系統的影響；明膠廢水鈣含量極高，如果采用物化法將其大部分去除，不太現實，所以該生化系統采用了活性污泥法結合生物膜法（IBAF工藝），通過活性污泥結合吸附絕大部分的鈣質，所以該活性污泥灰分較高，活性相對較差；而IBAF 具有很高的容積負荷，保證了明膠生產廢水處理的整體去除率。

青海西寧市最低溫度為-26.60℃，一年有1/3時間的氣溫在攝氏零度以下，如果將廢水池建在室內進行保溫，將會增加明膠生產廢水處理設施的基建投資。該青海明膠公司廢水處理站的生化池體建在室外，為保溫，其池體絕大部分在地下，其廢水處理車間排放的廢水含有一定的熱量，并且始終處于流動狀態，所以冬季整個處理系統的廢水溫度基本在零度以上。由于傳統微生物在60℃以下的降解速率極其緩慢，在低溫下的生化處理能否達到理想效果至關重要。

該公司的明膠生產廢水處理采用進口轉基因微生物接菌，該菌種在零度以上均能保持正常的降解能力。采用的IBAF工藝（固定化微生物-曝氣生物濾池），是在固定化微生物技術（IM）基礎上，結合曝氣生物濾池（BAF）發展而成的廢水處理新工藝。與傳統的曝氣生物濾池相比，IBAF采用一類高效懸浮大孔載體，該載體比表面積大（80m2/g），孔隙率高（98%）。同時，通過分子設計，在載體引入大量的活性和強極性基團并通過固定化技術，將大量專性菌牢牢固定在載體上，通過固定化技術將該菌種進行固定繁殖。

六、結論

（1）明膠生產廢水處理重點在于污泥的處理，通過有效的污泥分離設施，能保證后續生化處理；針對該廢水硬度極高的特點，在生化處理單元，應避免直接采用生物膜法而采用活性污泥與生物膜法相結合的工藝，可保證有效的處理效果。

（2）磷化車間生產廢水的pH值在3左右，其直接排入調節池可中和pH值，減少了后續生化進水前的加酸量。

（3）該工程采用轉基因微生物，解決了高寒地區在沒有加溫保溫設施情況下的生化處理問題。

（4）明膠生產廢水處理過程中產生的大量污泥的去處問題是一直困擾明膠廢水污染治理的難題，該工程中產生的大量污泥直接供給肥料廠，較好地解決了這一問題。
