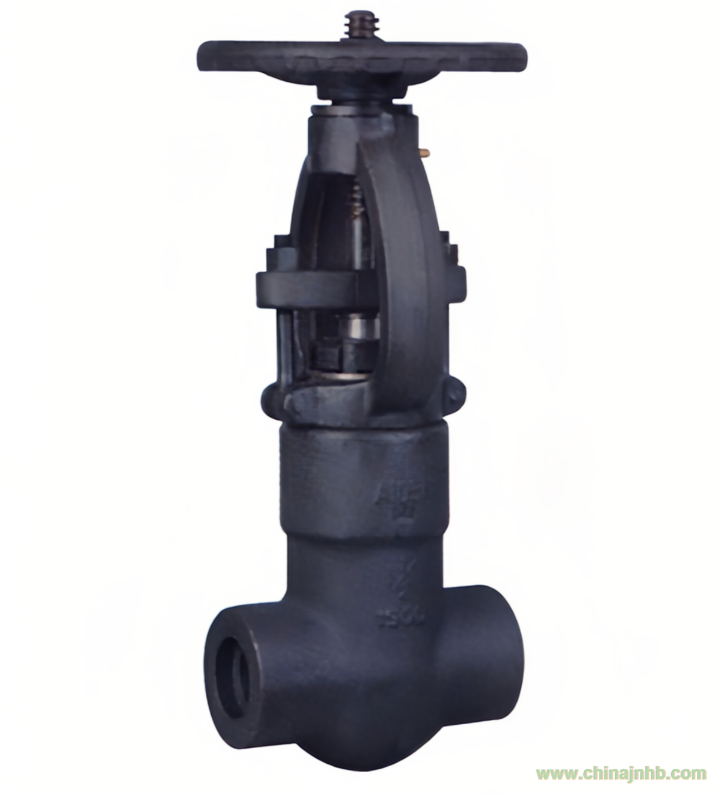

Z61H美標焊接自密封閘閥
適用于 Class150~1500、1.6-32.0mpa。-29-425℃（碳鋼）的小口徑管路上，用于截斷管路中的介質和做全關與全閉，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
采用自密封閥蓋，通過螺紋與自密封閥蓋連接。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
序號
|
零件名稱
|
碳鋼系列
|
合金鋼系列
|
不銹鋼系列
|
1
|
閥體
|
A105
|
A182 F22
|
A182 F304/A182 F316
|
|
2
|
閘板
|
A182 F430
|
A182 F304
|
A182 F304/A182 F316
|
|
3
|
閥桿
|
A182/F6a
|
A182 F22
|
A182 F304/A182 F316
|
|
4
|
密封墊片
|
304＋柔性石墨
|
304＋柔性石墨
|
316＋柔性石墨/PTFE
|
|
5
|
閥蓋
|
A105
|
A182 F22
|
A182 F304/A182 F316
|
|
6
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8/A193 B8M
|
|
7
|
螺母
|
A276 420
|
A276 420
|
A276 420
|
|
8
|
填料壓套
|
A276 410
|
A276 410
|
A182 F304/A182 F316
|
Z61H美標焊接自密封閘閥憑借低流阻、雙向密封、耐高溫高壓等特點成為大流量截斷場景的專用閥門，尤其適合需長期全開或全關的工況。與截止閥相比，其不適用于流量調節，但優勢在于低壓損和快速啟閉能力。在管道系統中，常與截止閥、止回閥等配合使用，實現系統高效、可靠運行。
