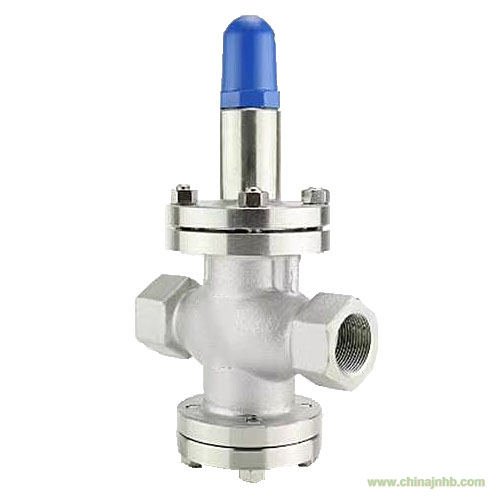

Y12X鑄鋼螺紋直接作用彈簧活塞式水用減壓閥
屬于直接作用式彈簧活塞減壓閥。主要由調節彈簧、活塞、閥座、閥瓣等零件組成。利用上活塞直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體、閥蓋、底蓋
|
WCB
|
|
閥座
|
2CR13
|
|
閥桿
|
2CR13
|
|
閥板
|
2CR13
|
|
缸套
|
2CR13
|
|
活塞
|
2CR13
|
|
O型圈
|
丁腈橡膠
|
|
密封圈
|
丁腈橡膠
|
|
調節彈簧
|
60SI2MN
|
主要技術參數與性能指標：
|
公稱壓力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
殼體試驗壓力（Mpa）
|
1.5
|
2.4
|
3.75
|
|
密封試驗壓力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
進口壓力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
出口壓力范圍（Mpa）
|
0.2-0.8
|
0.2-1.0
|
0.4-1.6
|
流量系數：
DN: 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
CV: 1 2 4 4 6 13 14 38 40 85 90 165 350 520 690 950 1400
Y12X鑄鋼螺紋直接作用彈簧活塞式水用減壓閥相比于其它減壓閥擁有長壽命、高耐用型、大流量、高靈敏度、結構穩定、維護簡便等特點。
