品牌：阿爾泰科技
型號：USB5633
總線類型：USB或以太網

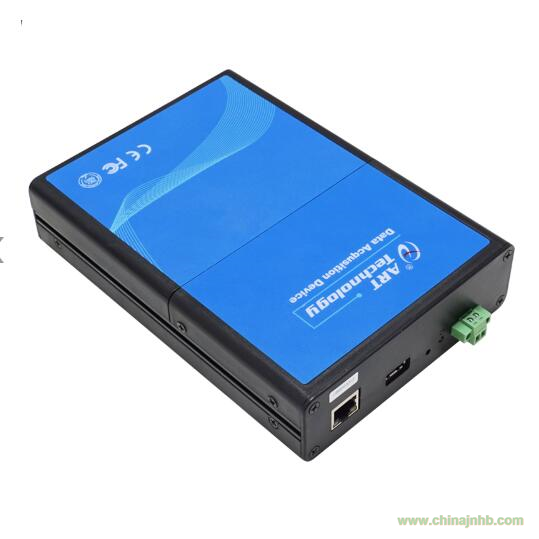

產品簡介：
USB5633是本公司推出的一系列多功能數據采集卡，支持 USB、以太網雙通訊方式，支持綠色
端子排座或 VHDCI 兩種連接器可選型；該系列板卡最高可提供 32 路差分模擬量輸入， 2路同步模擬量輸出，8 路數字量輸入輸出，8 路 PFI，以及 1路 32 位多功能計數器。
主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
指標參數：
|
總線類型
|
USB 2.0或以太網
|
|

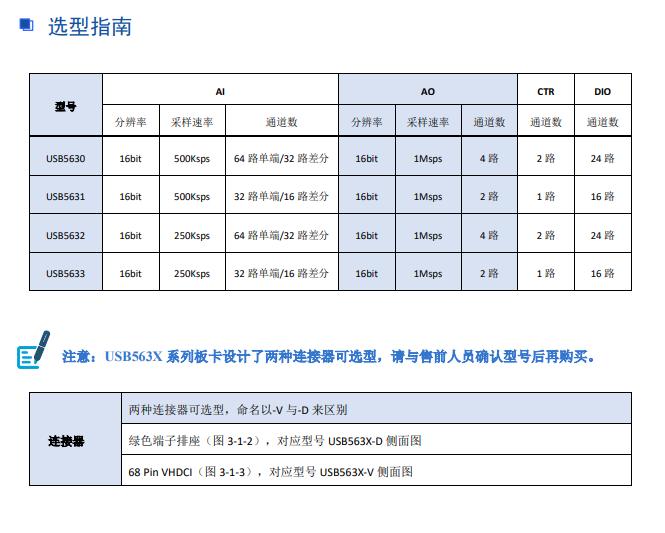

連接器可選
|
USB5633-D為采集卡本身自帶端子版本
USB5633-V為采集卡帶68芯插頭引出版本
|
|
AD模擬量輸入
|
ADC分辨率
|
16位(Bit)
|
|
輸入通道
|
32路單端、16路差分
|
|
輸入量程
|
±10V、±5V、±2.5V、0～10V 、0～5V
|
|
采樣方式
|
異步采樣
|
|
校準方式
|
軟件自動校準
|
|
采樣率
|
單通道：采樣頻率高達250 KSps
多通道：各通道采樣頻率高達=250 KSps /
設置的采樣通道總數
|
|
存儲器深度
|
8K字（點）FIFO存儲器
|
|
采樣模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
觸發源
|
軟件強制觸發、模擬觸發、數字觸發
|
|
程控增益
|
1倍、2倍、4倍、8倍
|
|
時鐘源
|
內時鐘、外時鐘
|
|
DA模擬量輸出
|
輸出通道
|
2路
|
|
轉換精度
|
16位
|
|
采樣方式
|
同步輸出
|
|
輸出量程
|
0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V
|
|
轉換速率
|
單通道高達1MSps，多通道高達500KSps
|
|
存儲器深度
|
8K字（點）FIFO存儲器
|
|
采樣模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
觸發源
|
軟件強制觸發、模擬觸發、數字觸發
|
|
數字量輸入輸出/PFI
|
通道數
|
共16路； 8路DIO（P0.<0..7>），
8路PFI（PFI<0..7>/P1，PFI<8..15>/P2）
|
|
電氣標準
|
TTL兼容
|
|
方向控制
|
可獨立配置為輸入或輸出
|
|
單通道驅動能力
|
24mA
|
|
計數器
|
通道數
|
1路
|
|
分辨率
|
32 bits
|
|
時鐘輸入頻率
|
高達2MHz
|
|
電氣標準
|
CMOS兼容
|
