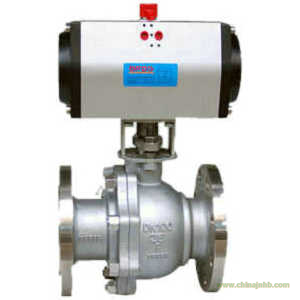

一、Q641F-16C/25/40鑄鋼法蘭連接氣動球閥概述：
本閥適用于水、油品、天然氣、非腐蝕粘稠液體等介質中，適用溫度：≦180℃，適用壓力：1.0-6.4Mpa。廣泛應用于化工、石油、輕紡、電力、食品制藥、造紙行業等自動化流體控制系統中。小口徑球閥采用GT型系列執行器：鋁合金殼體，外觀精美，質量輕、耐腐蝕等。
二、Q641F-16C/25/40鑄鋼法蘭連接氣動球閥相關參數：
|
公稱壓力
|
GB（1.6、2.5、4.0、6.4MPa），ANSI（150、300Lb)，JIS（10、20K）
|
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
閥座材料及使用溫度
|
聚四氟乙烯(≦180℃)、特制PPL（≦350℃）、硬質合金(≦425℃)
|
|
閥體材質
|
鑄鐵、鑄鋼、304不銹鋼、316不銹鋼等
|
|
防爆等級
|
dⅡBT4(d2c4)(可供普通型、防爆型)
|
|
電磁閥電源
|
220VAC、24VDC
|
|
供氣壓力
|
0.4～0.7MPa
|
|
連接形式
|
對夾式、法蘭式、法蘭尺寸按JB79-59制造
|
|
執行器選型
|
GT單作用和雙作用式、AW大口徑球閥執行器
|
|
執行器配件
|
（1）單電控電磁閥（斷電時常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。（5）特殊使用環境，可選防爆型等。
|
三、Q641F-16C鑄鋼法蘭連接氣動球閥連接參數（單位：mm）：
|
公稱
通徑
|
外形尺寸(參考值)
|
連接法蘭尺寸(固定值)
|
|
L
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-Φd
|
|
15
|
130
|
140/178
|
62/75
|
185/191
|
95
|
65
|
46
|
14
|
2
|
4-Φ14
|
|
20
|
130
|
140/178
|
62/75
|
191/197
|
105
|
75
|
56
|
16
|
2
|
4-Φ14
|
|
25
|
140
|
140/214
|
62/91
|
193/227
|
115
|
85
|
65
|
16
|
2
|
4-Φ14
|
|
32
|
165
|
164/214
|
75/91
|
212/240
|
140
|
100
|
76
|
18
|
3
|
4-Φ18
|
|
40
|
165
|
164/246
|
75/101
|
217/255
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
50
|
203
|
190/295
|
91/112
|
260/286
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
|
65
|
222
|
210/295
|
101/112
|
293/309
|
185
|
145
|
118
|
20
|
3
|
4-Φ18
|
|
80
|
241
|
247/395
|
112/139
|
323/349
|
200
|
160
|
132
|
20
|
3
|
8-Φ18
|
|
100
|
305
|
276/478
|
127/176
|
382/439
|
220
|
180
|
156
|
22
|
3
|
8-Φ18
|
|
125
|
356
|
348/562
|
159/206
|
468/534
|
250
|
210
|
184
|
22
|
3
|
8-Φ18
|
|
150
|
394
|
378/724
|
176/228
|
510/582
|
285
|
240
|
211
|
24
|
3
|
8-Φ22
|
|
200
|
457
|
524/928
|
228/275
|
655/702
|
340
|
295
|
266
|
24
|
3
|
12-Φ22
|
四、Q641F-25鑄鋼法蘭連接氣動球閥連接參數（單位：mm）：
|
公稱
通徑
|
外形尺寸（參考值）
|
連接法蘭尺寸（固定值）
|
|
L
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-Φd
|
|
15
|
140
|
140/178
|
62/75
|
185/191
|
95
|
65
|
46
|
14
|
2
|
4-14
|
|
20
|
152
|
140/178
|
62/75
|
191/197
|
105
|
75
|
56
|
16
|
2
|
4-14
|
|
25
|
165
|
164/214
|
75/91
|
199/227
|
115
|
85
|
65
|
16
|
3
|
4-14
|
|
32
|
178
|
164/246
|
75/101
|
212/250
|
140
|
100
|
76
|
18
|
3
|
4-18
|
|
40
|
190
|
190/246
|
91/101
|
245/255
|
150
|
110
|
84
|
18
|
3
|
4-18
|
|
50
|
216
|
210/295
|
101/112
|
270/286
|
165
|
125
|
99
|
20
|
3
|
4-18
|
|
65
|
241
|
247/340
|
112/112
|
309/330
|
185
|
145
|
118
|
22
|
3
|
8-18
|
|
80
|
283
|
276/395
|
127/139
|
344/349
|
200
|
160
|
132
|
24
|
3
|
8-18
|
|
100
|
305
|
348/478
|
159/176
|
421/438
|
235
|
190
|
156
|
24
|
3
|
8-22
|
|
125
|
381
|
378/562
|
176/206
|
485/534
|
270
|
220
|
184
|
26
|
3
|
8-26
|
|
150
|
403
|
432/724
|
206/228
|
559/582
|
300
|
250
|
211
|
28
|
3
|
8-26
|
|
200
|
502
|
524/928
|
228/275
|
655/702
|
360
|
310
|
274
|
30
|
3
|
12-26
|
