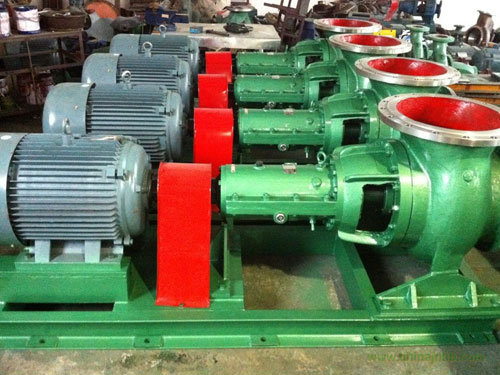

FJX系列強制循環軸流泵產品概述:
FJX系列強制循環泵為大流量、低揚程軸流泵。FJX型強制循環泵采用國際通用標準制造,高效節能,維修方便,適用于: 隔膜法燒堿、磷酸、 、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻,為提高設備生產能力,增加換熱器的傳熱系數作強制循環用。
安裝位置:地面基礎(可根據用戶需要配置彈性支座)直接懸掛於蒸發器上。
泵形式:立式、臥式。
傳動方式:直聯傳動、皮帶傳動、液力偶合、萬向節傳動。
密封結構:組合式機械密封、填料密封。
泵體制造方式:鑄造、焊接。
FJX系列強制循環軸流泵性能范圍:
流量:300-23000m3/h
揚程:2-7M
工作壓力:0.1-0.7MPa.G
工作溫度:-20℃-480℃
FJX系列強制循環軸流泵產品特點:
本公司引進和消化吸收了國內外同類產品的優點,對產品結構做了很大的調整,確保泵的運行可靠性、經濟性、安全性。主要表現在:
1、轉速低,一般轉速在980r/min以內,符合結晶工藝要求運行平穩。
2、水力性能優異,效率>70%高效區寬,抗汽蝕性能好。
3、考慮泵介質流動方向為垂直向下進,水平方向出。水流作用力對泵軸的巨大影響,在泵體內增設了泵軸外套保護裝置。使介質的俯沖作用力轉移到泵體上,從而保證了泵的運行穩定,大大減輕了介質對機械密封作用力的影響,延長了機械密封使用壽命。該結構的改進在國內同類產品中邁出了較大的一步。另外泵體采用整體式鑄造剛性好,中間支承結構聯結穩定。
4、軸承箱部位為方型長跨距重型結構,穩定性好,承載能力強,運行可靠,與國內同類產品相比安裝方便精確(原國內軸承箱為分體式)。前后兩端分別采用徑向短圓柱軸承和重型成對軸承。其軸承均采用NSK(SKF)或國內優質軸承。
5、封軸先進,采用副葉輪動力密封和博格曼快裝式雙端面機械密封組合,外接冷卻沖洗水,改善軸封工作條件,機封壽命長。軸套外圓加大,與國內同類產品相比壁厚加厚變形小。
FJX系列強制循環軸流泵性能參數:
型號
|
流量Q
(m3/h)
|
揚程H
(m)
|
功率(KW)
|
效率(%)
|
轉速
(r/min)
|
|
|
軸功率
|
電機功率
|
|
FJX-250
|
300
|
2.5
|
3.4
|
7.5
|
60
|
980
|
|
FJX-300
|
520
|
3
|
6.8
|
11
|
62
|
980
|
|
FJX-350
|
1350
|
4
|
29.6
|
37
|
65
|
980
|
|
FJX-450
|
2200
|
4
|
46.8
|
55
|
68
|
980
|
|
FJX-500
|
2650
|
4
|
42
|
75
|
70
|
740
|
|
FJX-550
|
4000
|
4
|
62.8
|
110
|
70
|
750
|
|
FJX-700
|
4772
|
3.3
|
56.7
|
|
75.6
|
370
|
|
5320
|
3.4
|
64.7
|
|
76.1
|
400
|
|
5700
|
3.5
|
70.7
|
|
76.9
|
430
|
|
6154
|
3.6
|
78.8
|
|
76.6
|
460
|
|
6579
|
3.6
|
85.8
|
|
75.2
|
490
|
|
FJX-800
|
6142
|
3.8
|
84.3
|
|
75.4
|
500
|
|
6790
|
3.8
|
86.7
|
|
76.8
|
|
7400
|
3.7
|
96.6
|
|
77.2
|
|
7815
|
3.7
|
102.7
|
|
76.7
|
|
8417
|
3.8
|
115.7
|
|
75.5
|
|
FJX-900
|
7748
|
3.4
|
94.3
|
|
76.1
|
424
|
|
8407
|
3.4
|
100.6
|
|
77.4
|
|
9000
|
3.5
|
110
|
|
78
|
|
9656
|
3.5
|
119.1
|
|
77.3
|
|
10280
|
3.6
|
130.2
|
|
77.4
|
