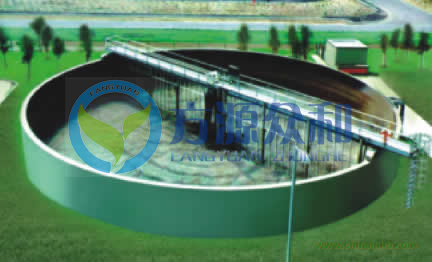

FBG系列周邊傳動刮吸泥機
該設備采用周邊傳動，污水從池中心的進水管流入，經穩流筒擴散后，均勻的向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動工作橋架沿周邊旋轉，并帶動刮臂及刮泥板轉動，刮板將污泥刮集后由吸泥管依靠池內靜水壓軸吸至集泥槽內排入中心泥缸，再通過中心排出池外，水面的浮渣通過旋轉撇扎裝置導入排渣斗內排出池外；而上清液則通過三角形成水堰板溢入出水槽內排出。周邊傳動刮吸泥機適用于中心進水，周邊出水、中心排泥的大、中、小型池徑的輻流式沉淀池，主要用于城鎮污水處理廠二沉池內吸排泥。
|
規格
|
池徑
|
池深
|
轉速
|
功率
|
|
FBG2-3
|
20-30
|
3-3.5
|
2
|
0.37
|
|
FBG3-4
|
30-40
|
3.5-4
|
3
|
0.55
|
|
FBG4-5
|
40-50
|
4-5
|
3
|
0.75
|
