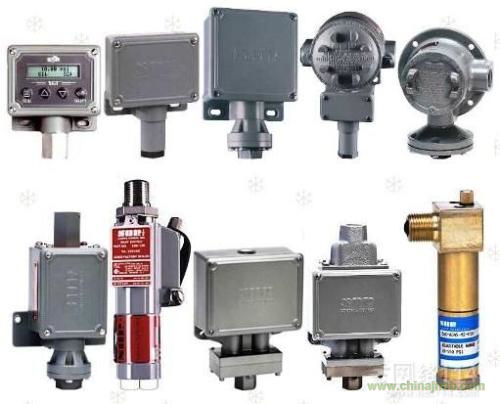

美國SOR微壓開關 12NN-K4-N4-B1A
工作原理
壓力開關的工作原理：是當系統內壓力高于或低于額定的安全壓力時，感應器內碟片瞬時發生移動，通過連接導桿推動開關接頭接通或斷開，當壓力降至或升額定的恢復值時，碟片瞬時復位，開關自動復位，或者簡單的說是當被測壓力超過額定值時，彈性元件的自由端產生位移，直接或經過比較后推動開關元件，改變開關元件的通斷狀態，達到控制被測壓力的目的。壓力開關采用的彈性元件有單圈彈簧管、膜片、膜盒及波紋管等。
主要特點
壓力開關主要類別包括常開式和常閉式。主要特點是：
1、采用英制管螺紋快速接頭或銅管焊接式安裝結構，安裝靈活，使用方便，無需特殊的安裝固定。
2、插片式導線式連接方可供用戶任意選定。
3、密封式不銹鋼感應器安全可靠。
4、壓力范圍內可根據用戶任意選定的壓力值進行制造。
壓力開關是與電器開關相結合的裝置，當?shù)竭_(dá)預先設定的流體壓力時，開關接點動作。主要應用于電廠、石化、冶金行業等工業設備上輸出報警或控制信號，在工業領域中有著重要的用途，能預防生產工程中重要裝置的損壞，避免了重大生產事故地發生。
相關術語
精度：表示設備精準程度的值，包括線性度、公差、遲滯、重復性等。目前長野的壓力開關最高精度可達到±0.5%F.S，型號為CB33。
最大壓力（Max.P）：壓力范圍的最大值。
滿量程（F.S）：壓力范圍最大值和最小值的差值。
接斷差（死區）：是指開關設定動作值和復位值的差值，例如當設定、值為1MPa，實際復位值為0.9MPa時，接斷差為0.1MPa。
工作溫度：是指儀器的內部機構、敏感元件等工作時不會發生持續變形的溫度范圍。一般壓力開關推薦工作溫度范圍為-5~400C，若介質溫度過高時，可考慮加附件虹吸管（灌狀），達到降溫的目的。
S.P.D.T（單刀雙擲）：由一個常開、一個常閉觸點和一個公共端構成。
D.P.D.T（雙刀雙擲）：由一個對稱的左、右公共端，兩組常開、常閉端子構成。|
上限一接點（常開）：壓力上升到設定值時，接點動作，回路導通。
下限一接點（常閉）：壓力下降到設定值時，接點動作，回路導通。
SOR 單設定點壓力開關選型表
型號 設定值范圍kg/cm2 回程差kg/cm2 防爆產品型號
12NN-N66-N4-B1A 0.04~0.18 0.03 12L-N66-N4-B1A
12NN-K614-N4-B1A 0.18~3.16 0.06 12L- K614-N4-B1A
12NN-K2-N4-B1A 0.03~0.14 0.01 12L-K2-N4-B1A
12NN-K4-N4-B1A 0.04~0.42 0.01 12L-K4-N4-B1A
12NN-K5-N4-B1A 0.05~0.84 0.01 12L-K5-N4-B1A
12NN-K45-N4-B1A 0.07~1.12 0.01 12L-K45-N4-B1A
最大承受壓力14.06 kg/cm2；出廠實驗壓力28.12 kg/cm2
