ACEPOM集團擁有世界上最先進的動平衡及振動分析技術！

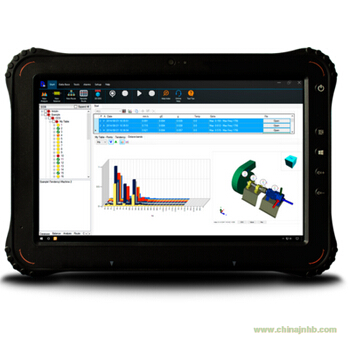

現場動平衡儀ACEPOM36產自瑞典，是一款便攜式現場動平衡測試系統, 其具有完美的設計、精確的算法、直觀的界面及完備的功能，面向市場適用于廣大用戶。

主要特點：

平衡只須兩次調試校正試驗

雙面平衡多種選擇，更加直觀

12種現場動平衡功能計算器

自動生成動平衡報告

新軟支撐懸掛模式

ACEPOM36作為新一代現場動平衡系統, 優異的功能工具包及算法是經歷長時間工程實踐檢驗后積累的結晶，可廣泛應用于現場動平衡、動平衡機, 其操作界面簡約、友好，用戶只須點擊開始按鈕，即可輕易完成測試,無須考慮機器的大小尺寸、物理限制、機器工作狀態、質量等級（若需要上述參數，系統將自動給予提示）。儀器內置自動跟蹤濾波器，使得該系統能精確檢測與校準被測機器轉速。

運用快速傅立葉變換（FFT)算法對數據信號進行處理得到頻譜，系統嵌入綜合抗混疊濾波器，頻率范圍覆蓋從1Hz至10KHz。響應譜的分辨率也可根據用戶須求變更，其可以達一百萬根線的分辨率。同時，為滿足用戶特定的功能需求，設計開發了相應的高級系統功能。

標準配置

現場動平衡軟件（Basic）：

★動平衡測試分析：

?單面動平衡：須一試重塊

?兩面動平衡：須兩試重塊

?分割質量塊：一個質量塊分成不同位置兩塊

?合并質量塊：計算兩個不同質量塊合并為一個

?鉆深

?質量塊計算

?試重計算

?連續動平衡：相同設備動平衡時，試重操作可省去。

?殘余不平衡

可選配軟件：

現場動平衡軟件（Expert）：

★動平衡計算器：

?單面及雙面         ?試重質量計算        ?去重及增重

?試重質量計算       ?連續現場平衡        ?殘余不平衡及評價

?鉆深（去重）       ?砂輪動平衡

★動平衡數據自動分析：

?每次循環操作數據存儲快捷           ?最大值/RMS/轉速/其它值

?內置數種數字濾波器，可自動濾波     ?時域圖及時域三維圖

?頻域圖及FFT 3D瀑布圖              ?極坐標圖

?其它響應譜                         ?數據圖表直觀給出解決方案

振動分析系統軟件(Basic):

★ FFT功能模塊：?傅立葉逆變換             ?優異的抗混疊窗函數

                        ?高分辨率、高精度       ?對曲線標記、輸出圖片等

★數字濾波器：   ?解調濾波、信號濾波   ?帶通、低通、高通等

                        ?自動提取包絡線          ?光順數據曲線

★加速度、速度、位移測量：三者參量通過系統可以很容易獲取得到，軟件內部集成相關算法，如FFT等變換。

儀器自動標定校準軟件：配備對傳感器標定與校準系統

高級振動分析軟件(Expert)：

雙通道分析功能具有巨大且獨特的優勢，不僅可以同時采集相關數據，更是因為它可以獲取單通道無法得到的數據信息。例如：對于停機過程，系統可繪制產品振動軸心軌跡, (李薩如圖)以便分析臨界頻率及實際位移;以及軸心軌跡、互功率譜、頻響函數、相干函數，并且可以保存所有機器的信息以便查找與分析。

趨勢分析診斷專家軟件：

振動測試系統可對數據庫里的所有機器設備進行振動預測及分析；

配備了擴展數據庫,，包含了20000多個軸承數據信息（尺寸、工作轉速）。同時，用戶可根據需求選擇有用信息自動生成word測試報告，簡易、靈活；

專業趨勢分析與專家診斷工具；

Cascade圖譜.

模態分析等高級分析軟件：

高級分析功能可以診斷復雜故障,結構分析、模態振型及測試不同位置振動相關性;

波峰因素、伯德圖、轉速vs 時間幅值vs 時間、沖擊測試。

ODS振動分析軟件：

專門開發了ODS系統，是連接三維制圖軟件重要接口，該功能方便、實用且有效，用戶只需要在自己熟悉的三維軟件建立產品的3D模型，之后導入該系統軟件內，即可建立ODS分析，振動測試的數據系統自動處理便可生成被測產品模態振型，更好的掌握產品振動力學性能，找出及解決實際工程問題。所有3D仿真動畫結果都可以輸出為AVI格式文件或Gif文件。

3D 瀑布圖軟件：

該瀑布圖是基于時間變化進行3D繪制生成的圖譜，它顯示了數據時域三維信號，視圖更加健康、美觀且一目了然。用戶可根據需要，將采集的數據信號處理成為3D瀑布圖。另外，對3D瀑布圖視圖調整非常簡單，與一般三維軟件類似，可對其旋轉、拖拽。
