參 照 標 準
依據標準：ISO 20653，DIN40050-9，QC/T413－2002《汽車電氣設備基本技術條件》，GB/T4942.1-2006《旋轉電機外殼保護分級（IP9K代碼）》。
用 途
主要適用于通訊產品、汽車零部件（如汽車后視鏡、汽車音響、汽車電子、汽車照明、汽車燈具、摩托車燈具、摩托車后視鏡）、戶外照明及信號裝置等產品做防水性能測試及IP防水等級測試。
技 術 規 格
?型 號： LX-010-9K
?工作室尺寸： 1000×1000×1000（D×W×H）mm
?試驗臺面積： φ50cm
?樣品架轉速： 1～20r/min可調
?樣 品 架： 承重20kg
?淋 雨用 水： 當?shù)厍鍧嵉淖詠硭?
?9K淋雨試驗主要技術參數:
a）水溫：80±5℃。
b）流量：14L/min～16L/min 之間的流量。
c）旋轉工作臺轉速：4～6轉/分。
d）水壓：接近噴嘴孔處測量：8000kPa～10000kPa。
e）以水平線為基準，逆時針在 0o、30o、60o、90度處分布噴嘴孔，噴嘴上設有閥門，
結構設計及配置

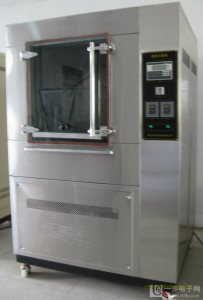

本防水試驗設備整個箱體采用整體結構，分為上、下、右三部分，上部為工作室，下部為機械室，右側是電器控制柜。選用優質材料，使用先進工藝加工成型，內外殼體都選用優質SUS304不銹鋼板制作。室內的樣品架及其它附件配件均為不銹鋼材料制作，設計合理，經久耐用。高壓噴水組件/工作旋轉臺/電氣控制器部分組成；
樣品架設計載重20公斤，水平方向360度旋轉。傳動裝置設計合理，制作精密，由先進的步進電機加減速機驅動，可直接在觸摸屏儀表設定轉速，由PLC控制器控制，操作簡單，避免以往同類設備人工憑感覺調節的不精確性及煩瑣。轉盤配備一套電源供電系統，樣品可以在轉動的試驗過程中通電：轉盤下部裝有導電滑環，試件可外接直流10A、10~24V的通電電源而不影響轉盤轉動；
設備配備有足夠大的水箱以供噴水之用。吸水電機將水箱中的通過加熱后的潔凈水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從噴嘴噴出。水泵為高壓柱塞清洗泵，噴嘴為進口霧化扇形噴嘴；
流量計：采用電磁流量計，由電磁流量傳感器和電磁流量轉換器組成，它基于法拉第電磁流感應原理工作，可以用來測量試驗水流的流量，可以實現對流量的控制、調節、顯示和積算。通過轉換器輸出4～20mADC信號，與中央控制器聯接，受其控制，并顯示。
電路控制和保護系統
采用7寸液晶觸摸屏控制儀，PLC控制可分別對轉盤轉速、溫度、通斷電、水泵和試驗時間進行控制；流量直接在觸摸屏顯示。
預設總試驗時間: 試驗時間大為9999小時59分
預設每個噴嘴的噴水時間
通電：斷——通——斷（定貨時特別說明）
?進口執行元器件；
?配備水過濾器；
?無熔絲保護開關；
?過載、漏電、全護套式接線端子；
?具有自動關機等保護；
隨 機 資 料
?說明書、電路圖、合格證、保修卡；
?操作方法、注意事項、出貨基本配件、維修保養事項；
設備使用條件
a)環境溫度：5℃～＋32℃；
b)環境濕度：≤85%；
c)電源要求：AC380（ ±10%）V/50HZ 三相五線制；
d)預裝容量：5KW；
交 貨 說 明
?供方送貨上門，供方負責運費，預付款到帳后60個工作日內發貨；
?供方負責安裝調試操作介紹，直到需方員工獨立操作為止；
?保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務必
須到現場解決的，供方在72小時之內到達用戶現場。
