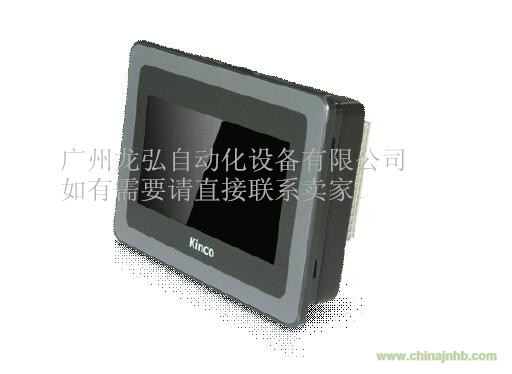

KINCO步科一體機HP系列HP043-20DT正式上市
尊敬的各位客戶：
非常感謝您一直以來的支持，步科PLC 家族又添成員HP 系列正式上線，歡迎大家選購。
一、產品描述
1、簡介
Kinco HP 系列將HMI 和PLC 一體化，是步科公司推出的經濟混合型產品。一體機在保證
功能豐富、高性能、高可靠性的前提下，優化硬件設計，集成度好，省卻了PLC 和HMI 之間
的連線，也免去了兩者之間通訊連接過程，有效降低了用戶成本，減輕了用戶編程工作量，
是具備很高性價比的一體化產品。
2、一體機各部分技術參數表
2.1 PLC 規格
|
參數
|
HP043-20DT
|
|
供電電源
|
|
額定供電電源
|
DC24V
|
|
供電電壓范圍
|
DC20.4V-28.8V
|
|
I/O及通信口
|
|
|
本體開關量
|
9*DI/9*DO
|
|
本體模擬量
|
2*AI（僅支持電壓輸入）
|
|
擴展模塊
|
不支持
|
|
編程口
|
采用USB 2.0接口形式
|
|
串行通信口
|
1個RS485接口，通信速率最高115.2kbps。
支持編程協議、Modbus RTU主站和從站、自由通信。
|
|
高速計數器
單相
雙相
|
4
4，HSCO、HSC1最高計數頻率50KHz，HSC2、HSC3最高計數頻率20KHz。
4，HSCO、HSC1最高計數頻率50KHz，HSC2、HSC3最高計數頻率10KHz。
|
|
高速輸出
|
3
通道0和1最高輸出頻率50KHz（最高頻率時要求負載電阻不大于3KΩ）。
通道3最高輸出頻率10KHz。
|
|
邊沿中斷
|
4路，IO.0-IO.3可分別設置為上升沿或者下降沿中斷。
|
|
存儲區域
|
|
用戶程序
|
最大4K條指令
|
|
用戶數據
|
M區1K字節；V區4K字節。
|
|
數據備份
|
E2PROM，448字節
|
|
數據保持
|
4K字節。鋰電池，常溫下3年
|
|
其它
|
|
定時器
|
256
1ms時基：4
10ms時基：16
100ms時基：236
|
|
定時中斷
|
2個，0.1ms時基。
|
|
計數器
|
256個
|
|
實時時鐘
|
有，在25℃時誤差小于5分鐘/月
|
2.2顯示部分規格
|
顯示尺寸
|
4.3寸TFT（16:9寬屏）
|
|
分辨率
|
480*272像素
|
|
顯示色彩
|
65536彩色
|
|
亮度
|
250cd/m2
|
|
背光燈
|
LED
|
|
觸摸屏
|
4線，精密電阻網絡（表面硬度4H）
|
|
液晶壽命
|
50000小時
|
|
存儲器
|
128M Flash+32M DDR
|
|
配方存儲器
|
256KB+實時時鐘
|
|
擴展存儲器
|
1 USB Host
|
|
程序下載
|
1 USB 下載
|
2.3尺寸規格
|
外形尺寸
|
132*102*40.1mm
|
|
安裝尺寸
|
119*93mm
|
3、主要特點
?PLC 和HMI 集成一體，自帶多路IO 及模擬量，空間安裝小且具備極高性價比
4.3 寸可觸控顯示終端,自帶本體開關量9*DI/DO 9*晶體管，模擬量2*AI,外形尺寸
132*102*40.1mm
?USB 編程口
HMI 和PLC 編程口都采用了USB2.0 接口。
?高速脈沖計數器
提供4 個高速脈沖計數器。每個高速計數器都最大允許配置32 個PV 值，并且支持32
段“CV=PV”中斷。
高速計數器支持多種模式，可以進行單相、雙相（Up/Down）、AB 相（1 倍頻和4 倍頻）
等計數。HSC0 和HSC1 最高計數頻率為單相50KHz，雙相50KHz；HSC2 和HSC3 的最高計
數頻率為單相20KHz，雙相為10KHz。
用戶可以利用編程軟件中的【HSC 配置向導】直觀地進行配置。
?高速脈沖輸出
提供3 路高速脈沖輸出，所用通道分別為Q0.0、Q0.1 和Q0.4，都支持PTO（脈沖串）
和PWM（脈寬調制）方式輸出。其中，Q0.0 和Q0.1 通道的最高輸出頻率可達50KHz（要
求負載電阻不大于3KΩ），Q0.4 通道的最高輸出頻率為10KHz。
軟件提供PLS（PWM 或PTO）、定位控制指令組、PFLO_F（跟隨指令）等，便于用戶實
現簡單的運動控制應用。
?串行通信口
1 個RS485 接口，通信速率最高115.2kbps。支持編程協議、Modbus RTU 主站和從站、
自由通信。
?可觸控顯示終端功能強大
65536 色高清色彩顯示，自帶USB 主口，支持大容量數據存儲，采用常規產品編程軟件，
功能豐富。
二、上市時間
HP043-20DT 一體機于2017 年9 月25 日正式上市，歡迎大家選購。
上海步科自動化股份有限公司
2017 年9 月25 日
