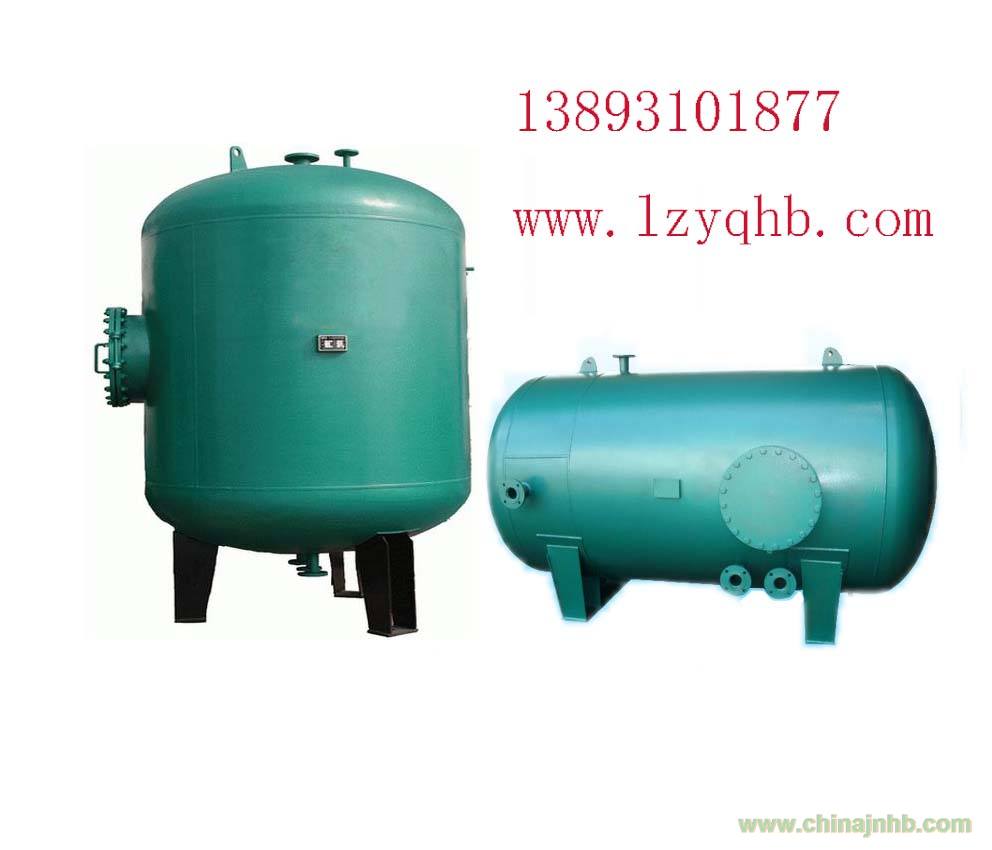

一、容積式浮動盤管換熱器產品概述：咨詢熱線：13709728831
（半）容積式浮動盤管散熱器選用了懸臂浮動盤管的形式，蒸汽在加熱熱水的過程中，盤管的上下浮動使盤管周圍的水流破壞了層流傳熱。大大提高了傳熱能力，傳熱系數K≥3000W/㎡℃，同時由于水流的沖刷作用使管能懸臂自由浮動，脹縮自如，因而不易結水垢，若在長期使用過程中，積累了少量水垢，通過管子的膨脹，將能自動脫垢，因而長期使用換熱能力不下降，效果良好。
二、容積式浮動盤管換熱器結構特點：咨詢熱線13709728831
1、換熱器的殼體有普通鋼板和不銹鋼板兩種，傳熱管束均為紫銅管。
2、換熱器的管程設計壓力蒸汽型0.1-0.9MPa，水--水型≤1.6MPa；殼體分別配備0.6MPa、1.0MPa、1.6MPa三種規格、選用設備時要注意熱源與設備性能相匹配。
3、由于本換熱器傳熱效率高，必須在換熱器蒸汽進口管路上安裝溫度調節器（即溫控器），以控制蒸汽流量和熱水出水溫度。
4、換熱器的運輸及安裝，必須用吊車等起重設備，嚴防滾動，換熱器應與基礎固定牢固，防止運行時產生振動，換熱器四周應留出維修位置。
三、容積式浮動盤管換熱器優點：咨詢熱線13709728831
浮動盤管半容積式換熱器型號 浮動盤管半容積式換熱器優點：
1,內置多組浮動盤管結構,動態傳熱,換熱效率極高,相同容積的該產品的換熱量分別相當于傳統容積式換熱器的6～9倍。
2,其中半容積式的結構特點,使得貯水部分貯有15～30分鐘的熱水量,被加熱的水頭損失≤0.25米,因此它在設置一般自動溫控閥的條件下,仍保持供水水壓,水溫平穩,安全,節水,用水舒適之特點。
3,浮動盤管型半容積式換熱器可以提高容積利用率。 浮動盤管型換熱器的換熱盤管距容器底可以近到100mm左右。
4,本產品在用水量極小或不可用水時可借助熱水管網上循環泵的工作,維持罐內水溫。
5,本產品,螺旋換熱管束材質以不銹鋼,紫銅管為主要推薦材質,這樣徹底解決了殼體內部銹蝕較嚴重的問題,并有較強的換熱效果。
6,浮動盤管式半換熱器采用分水立管,集水立管中置型。
7,罐形小,重量輕,多臺組合時為模塊式拼裝,不占空間,無需值守；
8,浮動盤管式半換熱器具有自動除垢功能
四、容積式浮動盤管換熱器規格型號：咨詢熱線13709728831
1、YQ502FDL立式容積式換熱器工況參數表（衛生熱水進/出口溫度15/65℃）
|
型 號
|
公稱
容積
m3
|
換熱
面積
m2
|
傳熱量（KW）
|
產熱水量（kg/h)
|
熱媒耗量（kg/h)
|
|
飽和蒸汽
（MPa)
|
高溫熱水
（℃）
|
飽和蒸汽
（MPa)
|
高溫熱水
（℃）
|
飽和蒸汽
（MPa)
|
高溫熱水
（℃）
|
|
0.2
|
0.4
|
95/70
|
120/80
|
0.2
|
0.4
|
95/70
|
120/80
|
0.2
|
0.4
|
95/70
|
120/80
|
|
YQ502FDL-1-4R
|
1.0
|
4.0
|
405
|
462
|
187
|
264
|
6966
|
7964
|
3216
|
4541
|
621
|
704
|
6433
|
5676
|
|
YQ502FDL-2-7-R
|
2.0
|
7.0
|
708
|
809
|
327
|
462
|
12178
|
13945
|
5624
|
7946
|
1086
|
1233
|
11249
|
9933
|
|
YQ502FDL-3-11-R
|
3.0
|
11.0
|
1113
|
1272
|
514
|
726
|
19144
|
21878
|
8841
|
12487
|
1706
|
1939
|
17682
|
15609
|
|
YQ502FDL-4-15-R
|
4.0
|
15.0
|
1517
|
1734
|
701
|
990
|
26092
|
29825
|
12057
|
17028
|
2326
|
2642
|
24114
|
21285
|
|
YQ502FDL-5-20-R
|
5.0
|
20.0
|
2023
|
2123
|
935
|
1320
|
34796
|
39766
|
16082
|
22074
|
3102
|
3533
|
32164
|
28380
|
|
YQ502FDL-6-25-R
|
6.0
|
25.0
|
2529
|
2890
|
1169
|
1650
|
43499
|
49708
|
20107
|
28380
|
3878
|
4403
|
40214
|
35475
|
|
YQ502FDL-8-30-R
|
8.0
|
30.0
|
3025
|
3468
|
1406
|
1980
|
52202
|
59650
|
24132
|
34056
|
4653
|
5383
|
48263
|
42570
|
|
YQ502FDL-10-36-R
|
10.0
|
36.0
|
3641
|
4162
|
1683
|
2376
|
62625
|
71586
|
28948
|
40867
|
5582
|
6341
|
57895
|
51084
|
2、YQ502FDW臥式容積式換熱器工況參數表（衛生熱水器/出口溫度15/65℃）
|
型 號
|
公稱
容積
m3
|
換熱
面積
m2
|
傳熱量（KW）
|
產熱水量（kg/h)
|
熱媒耗量（kg/h)
|
|
飽和蒸汽
（MPa)
|
高溫熱水
（℃）
|
飽和蒸汽
（MPa)
|
高溫熱水
（℃）
|
飽和蒸汽
（MPa)
|
高溫熱水
（℃）
|
|
0.2
|
0.4
|
95/70
|
120/80
|
0.2
|
0.4
|
95/70
|
120/80
|
0.2
|
0.4
|
95/70
|
120/80
|
|
YQ502FDW-1-4-R
|
1.0
|
4.0
|
381
|
435
|
170
|
240
|
6553
|
7482
|
2924
|
4128
|
584
|
662
|
5848
|
5160
|
|
YQ502FDW-2-7-R
|
2.0
|
7.0
|
666
|
762
|
298
|
420
|
11455
|
13106
|
5126
|
7224
|
1021
|
1161
|
10251
|
9030
|
|
YQ502FDW-3-11-R
|
3.0
|
11.0
|
1047
|
1197
|
468
|
660
|
18008
|
20588
|
6050
|
11352
|
1605
|
1824
|
16099
|
14190
|
|
YQ502FDW-4-15-R
|
4.0
|
15.0
|
1428
|
1632
|
638
|
900
|
24562
|
28070
|
10974
|
15480
|
2189
|
2486
|
21947
|
19350
|
|
YQ502FDW-5-20-R
|
5.0
|
20.0
|
1904
|
2176
|
8500
|
1200
|
32749
|
37427
|
14620
|
20640
|
2919
|
3315
|
29240
|
25800
|
|
YQ502FDW-6-25-R
|
6.0
|
25.0
|
2380
|
2720
|
1063
|
1500
|
40936
|
49784
|
18284
|
25800
|
3649
|
4144
|
36567
|
32250
|
|
YQ502FDW-8-30-R
|
8.0
|
30.0
|
2856
|
3264
|
1275
|
1800
|
48123
|
56141
|
21930
|
30960
|
4379
|
4973
|
43860
|
38700
|
|
YQ502FDW-10-36-R
|
10.0
|
36.0
|
3427
|
3917
|
1530
|
2160
|
58944
|
67372
|
26316
|
37152
|
5254
|
5967
|
52632
|
46440
|
|
YQ502FDW-12-42-R
|
12.0
|
42.0
|
3998
|
4570
|
1785
|
2520
|
68766
|
78604
|
30702
|
43344
|
6130
|
6962
|
61404
|
54180
|
五、容積式浮動盤管換熱器外形尺寸：咨詢熱線13709728831
1 YQ502.FDL立式容積式浮動盤管換熱器外形尺寸表
|
型 號
|
公稱
容積
m3
|
換熱
面積
m2
|
筒體
Dg
mm
|
工作
壓力
MPa
|
接管口徑
|
安裝定位尺寸
|
凈重
Kg
|
|
d1
mm
|
d2
mm
|
d3
mm
|
d4
mm
|
D0
mm
|
H1
mm
|
H2
mm
|
H3
mm
|
H4
mm
|
H
mm
|
|
YQ502FDL-1-4
|
1.0
|
4.0
|
1000
|
1.0
|
50
|
50/40
|
50
|
50
|
850
|
1200
|
100
|
75
|
160
|
2080
|
783
|
|
YQ502FDL-2-7
|
2.0
|
7.0
|
1200
|
1.0
|
65
|
65/40
|
50
|
50
|
1020
|
1200
|
110
|
75
|
160
|
2500
|
1195
|
|
YQ502FDL-3-11
|
3.0
|
11.0
|
1400
|
1.0
|
65
|
65/40
|
65
|
65
|
1100
|
1200
|
110
|
95
|
200
|
2710
|
1532
|
|
YQ502FDL-4-15
|
4.0
|
15.0
|
1600
|
1.0
|
80
|
80/50
|
65
|
65
|
1300
|
1400
|
120
|
95
|
200
|
2800
|
1880
|
|
YQ502FDL-5-20
|
5.0
|
20.0
|
1600
|
1.0
|
80
|
80/50
|
80
|
80
|
1300
|
1400
|
120
|
95
|
200
|
3310
|
2560
|
|
YQ502FDL-6-25
|
6.0
|
25.0
|
1800
|
1.0
|
100
|
100/50
|
80
|
80
|
1500
|
1600
|
150
|
120
|
250
|
3210
|
3050
|
|
YQ502FDL-8-30
|
8.0
|
30.0
|
2000
|
1.0
|
100
|
100/50
|
100
|
100
|
1500
|
1600
|
200
|
120
|
250
|
3410
|
3876
|
|
YQ502FDL-10-36
|
10.0
|
36.0
|
2000
|
1.0
|
125
|
125/65
|
100
|
100
|
1500
|
1600
|
200
|
120
|
250
|
4060
|
4273
|
2. YQ502FDW臥式容積浮動盤管換熱器外形尺寸表
|
型 號
|
公稱
容積
m3
|
換熱
面積
m2
|
筒體
Dg
mm
|
工作
壓力
MPa
|
接管口徑
|
安裝定位尺寸
|
凈重
Kg
|
|
d1
mm
|
d2
mm
|
d3
mm
|
d4
mm
|
DO
mm
|
H1
mm
|
H2
mm
|
H3
mm
|
H4
mm
|
H
mm
|
|
YQ502FDW-1-4
|
1.0
|
4.0
|
1000
|
1.0
|
50
|
50/40
|
50
|
50
|
1810
|
670
|
300
|
760
|
600
|
1340
|
887
|
|
YQ502FDW-2-7
|
2.0
|
7.0
|
1200
|
1.0
|
65
|
65/40
|
50
|
50
|
3120
|
970
|
660
|
760
|
600
|
1540
|
1273
|
|
YQ502FDW-3-11
|
3.0
|
11.0
|
1400
|
1.0
|
65
|
65/40
|
65
|
65
|
3250
|
1030
|
680
|
880
|
720
|
1740
|
1685
|
|
YQ502FDW-4-15
|
4.0
|
15.0
|
1600
|
1.0
|
80
|
80/50
|
65
|
65
|
3250
|
1030
|
680
|
1000
|
840
|
1940
|
2288
|
|
YQ502FDW-5-20
|
5.0
|
20.0
|
1600
|
1.0
|
80
|
80/50
|
80
|
80
|
3920
|
1305
|
750
|
1000
|
840
|
1940
|
2889
|
|
YQ502FDW-6-25
|
6.0
|
25.0
|
1800
|
1.0
|
100
|
100/50
|
80
|
80
|
3650
|
1190
|
720
|
1120
|
960
|
2140
|
3173
|
|
YQ502FDW-8-30
|
8.0
|
30.0
|
2000
|
1.0
|
100
|
100/50
|
100
|
100
|
3860
|
1270
|
750
|
1280
|
1120
|
2340
|
4133
|
|
YQ502FDW-10-36
|
10.0
|
36.0
|
2000
|
1.0
|
125
|
125/65
|
100
|
100
|
3960
|
1320
|
750
|
1420
|
1260
|
2340
|
4536
|
|
YQ502FDW-12-42
|
12.0
|
42.0
|
2000
|
1.0
|
125
|
025/65
|
125
|
125
|
4560
|
1470
|
900
|
1420
|
1260
|
2340
|
5306
|
六、容積式浮動盤管換熱器設計選型：咨詢熱線13709728831
YQ502FD浮動盤管換熱器適用于以蒸汽或高溫熱水為熱媒的交換系統，完全可替代老式換熱器。BFDB半即熱式浮動盤管換熱器貯水量小，啟動速度快，適用范圍廣；BFDL/W容積式浮動盤管換熱器量大，溫度波動小，供熱安全穩定。
1、設計時應先確定換熱器的運行工況，即熱媒進出口溫度、冷媒進出口溫度及流量、熱負荷等，從而計算出所需換熱器的換熱面積。
基本計算公式：Q = ε?K?F?Δt
式中：Q--熱負荷W K--傳熱系數 w/m2?℃ F--換熱面積m2
Δt--傳熱溫差℃ ε--修正系數
轉換為選型公式：F = Q(ε?K?Δt)
(1)熱負荷Q：根據工程需要確定。
(2)傳熱系數K：參考前述傳熱系數范圍。
(3)傳熱溫差Δt：一般按算術平均溫差估算：Δt= (T1+T2)-(t1+t2)
2
式中：T1，T2--熱媒進出口溫度℃ t1,t2--冷媒進出口溫度℃
(汽水換熱時按汽-水、水-水分兩段計算平均溫差較為準確；需精確計算時宜采用對數平均溫差)
(4)污垢修正系數ε：一般取0.7～0.9，水質較差時取小值。
2、根據換熱器的承壓狀況選用合適的工作壓力。
3、根據工程實際設計適當數量的換熱器，以保證連續、穩定的供水。
4、選用YFD型換熱器的換熱面積應大于計算所得換熱面積，且需考慮一定的富裕量。
