產品介紹：

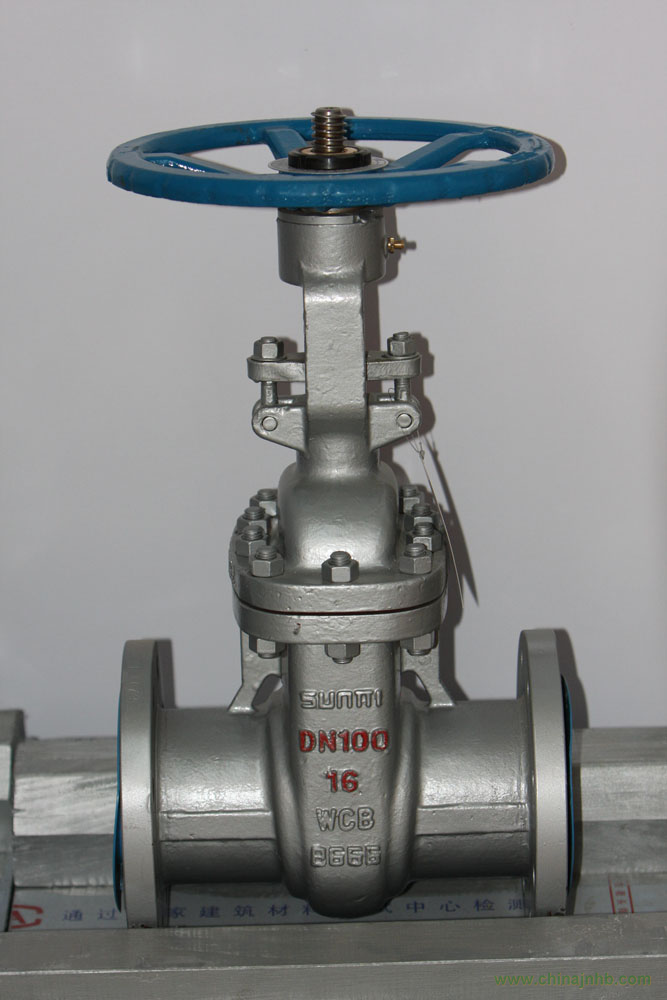

中壓國標鑄鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。 閘閥具有流體阻力小，密封面受介質沖刷和侵蝕小。，啟閉較省力，介質流向不受限制，不擾流、不降低壓力，形體簡單，結構長度短，制造工藝性好，適用范圍廣等優點。
國標鑄鋼閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
鑄鋼閘閥操作方式有：手動、齒輪傳動、電動、氣動等。
應用范圍：
中壓法蘭鑄鋼閘閥適用于公稱壓力PN1.6～6.4MPa,工作溫度-29～600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。適用介質為：水、油品、蒸氣、酸性介質等介質。
結構特點與優勢：
設計合理，密封可靠，通道流暢，流阻系數小。
閘板、閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
標準規范：
設計制造標準：GB/T 12234-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
性能規范：
公稱壓力
PN（MPa）
|
試驗壓力（MPa）
|
適用溫度（℃）
|
適用介質
|
|
強度試驗
|
密封試驗
|
WCB
|
Cr5Mo
|
1Cr18Ni9Ti
|
|
1.6
|
2.4
|
1.8
|
≤425
|
≤540
|
≤600
|
水、油品、蒸氣、酸性介質
|
|
2.5
|
3.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.1
|
零件材料與工況：
|
零件名稱
|
材料牌號
|
|
閥體
|
WCB
|
ZGCr5Mo
|
CF8
|
CF8M
ZG1Cr18Ni9Ti
|
CF3
|
CF3
|
|
閥蓋
|
WCB
|
12CrMoV
ZGCr5Mo
|
304
CF8
|
316
CF8M
|
CF3
|
CF3
316L
|
|
支架
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3
|
|
閘板
|
WCB
|
ZGCr5Mo
|
CF8
|
CF8M
|
CF3
|
CF3
|
|
閥桿
|
2Cr13
|
25Cr2MoV
|
1Cr18Ni9Ti
|
|
閥座
|
25
|
304
|
304
|
304
|
304
|
304
|
|
墊片、墊環、密封環
|
包覆墊片、304、增強柔性石墨
|
|
填料
|
增強柔性石墨
|
|
閘桿螺母
|
ZCuA110Fe3
|
主要尺寸及重量：
|
公稱壓力
|
公稱通徑DN（mm）
|
主要外形尺寸及連接尺寸
|
重量
（kg）
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-фd
|
H
|
Do
|
|
PN16
|
15
|
130
|
95
|
65
|
45
|
16-2
|
4-14
|
170
|
120
|
5
|
|
20
|
150
|
105
|
75
|
55
|
16-2
|
4-14
|
190
|
140
|
6.5
|
|
25
|
160
|
115
|
85
|
65
|
16-2
|
4-14
|
205
|
160
|
9
|
|
32
|
180
|
135
|
100
|
78
|
18-2
|
4-18
|
270
|
180
|
12
|
|
40
|
200
|
145
|
110
|
85
|
18-3
|
4-18
|
310
|
200
|
26.5
|
|
50
|
250
|
160
|
125
|
100
|
18-3
|
4-18
|
358
|
240
|
29
|
|
65
|
265
|
180
|
145
|
120
|
18-3
|
4-18
|
373
|
240
|
33
|
|
80
|
280
|
195
|
160
|
135
|
20-3
|
8-18
|
435
|
280
|
45
|
|
100
|
300
|
215
|
180
|
155
|
20-3
|
8-18
|
500
|
300
|
63
|
|
125
|
325
|
245
|
210
|
185
|
22-3
|
8-18
|
614
|
320
|
108
|
|
150
|
350
|
280
|
240
|
210
|
24-3
|
8-23
|
674
|
360
|
134
|
|
200
|
400
|
335
|
295
|
265
|
26-3
|
12-23
|
818
|
400
|
192
|
|
250
|
450
|
405
|
355
|
320
|
30-3
|
12-25
|
969
|
450
|
273
|
|
300
|
500
|
460
|
410
|
375
|
30-4
|
12-25
|
1145
|
560
|
379
|
|
350
|
550
|
520
|
470
|
435
|
34-4
|
16-25
|
1280
|
640
|
590
|
|
400
|
600
|
580
|
525
|
485
|
36-4
|
16-30
|
1452
|
640
|
850
|
|
450
|
650
|
64
|
585
|
545
|
40-4
|
20-30
|
1541
|
720
|
907
|
|
500
|
700
|
705
|
650
|
608
|
44-4
|
20-34
|
1676
|
720
|
958
|
|
600
|
800
|
840
|
770
|
718
|
48-5
|
20-41
|
1874
|
800
|
1112
|
|
PN25
|
15
|
130
|
95
|
65
|
45
|
16-2
|
4-14
|
170
|
|
5.5
|
|
20
|
150
|
105
|
75
|
55
|
16-2
|
4-14
|
190
|
|
7
|
|
25
|
160
|
115
|
85
|
65
|
16-2
|
4-14
|
205
|
|
11
|
|
32
|
180
|
135
|
100
|
78
|
18-2
|
4-18
|
270
|
|
14
|
|
40
|
200
|
145
|
110
|
85
|
18-3
|
4-18
|
310
|
|
30
|
|
50
|
250
|
160
|
125
|
100
|
20-3
|
4-18
|
358
|
|
34
|
|
65
|
265
|
180
|
145
|
120
|
22-3
|
8-18
|
373
|
|
36
|
|
80
|
280
|
195
|
160
|
135
|
22-3
|
8-18
|
435
|
|
50
|
|
100
|
300
|
230
|
190
|
160
|
24-3
|
8-23
|
500
|
|
69
|
|
125
|
325
|
270
|
220
|
188
|
28-3
|
8-25
|
614
|
|
116
|
|
150
|
350
|
300
|
250
|
218
|
30-3
|
8-25
|
674
|
|
141
|
|
200
|
400
|
360
|
340
|
278
|
34-3
|
12-25
|
818
|
|
192
|
|
250
|
450
|
425
|
370
|
332
|
36-3
|
12-30
|
969
|
|
207
|
|
300
|
500
|
485
|
430
|
390
|
40-4
|
16-30
|
1145
|
|
400
|
|
350
|
550
|
550
|
490
|
448
|
44-4
|
16-34
|
1280
|
|
631
|
|
400
|
600
|
610
|
550
|
505
|
48-4
|
16-34
|
1452
|
|
900
|
|
450
|
650
|
660
|
600
|
555
|
50-4
|
20-34
|
1541
|
|
1013
|
|
500
|
700
|
730
|
660
|
610
|
52-4
|
20-41
|
1676
|
|
1166
|
|
600
|
800
|
840
|
770
|
718
|
56-5
|
20-41
|
1874
|
|
1258
|
