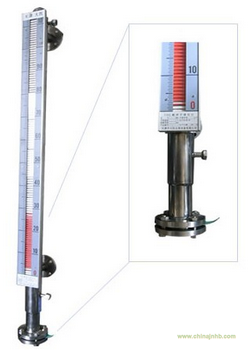

一、HC-UHZ-52Z夾套型磁翻板液位計基本結構

    在磁翻板液位計測量管（主體管）之外加裝套管，套管上、下兩端各有一個進出汽（液）接口，進而構成夾套式磁翻板液位計。

二、HC-UHZ-52Z夾套型磁翻板液位計用途

夾套式主要用于高粘度和低沸點介質液位的測量。

當測量粘度大易凝固的液體介質時，可在夾套腔內連續通入蒸汽或高溫水，便可有效的防止被測介質在測量管內凝固，因而可連續地進行液位測量。

當測量低沸點易沸騰的液體介質時，可在夾套腔內連續通入冷卻水來穩定液面，從而可準確的觀察液面的高度。

三、主要技術參數

1、測量范圍：L=500～6000mm；

2、指示誤差：±10mm；

3、工作壓力：≤6.3MPa；

4、介質溫度：350℃；

5、介質密度：≥0.4g/ cm3；

6、夾套腔內保溫或者保冷介質壓力：≤0.6MPa；

7、夾套腔接管尺寸：G1/2"（外螺紋）；

    8、 連接法蘭：□規格：DN20、DN25（任選）；□標準：PN1.0～PN2.5，JB/T83-94（平焊）   PN4.0～PN0，JB/T84-94（凹凸），儀表凸面。或選用其它法蘭標準，訂貨時請注明。

9、安裝方式：側裝。

   10、夾套腔接管入口（下端），應加裝一個針型閥，以便于夾套腔內介質的通斷；

四、產品型譜

基本型號


工作

壓力


報警器

配  置


變送器

配  置


防爆

要求


法蘭

通徑


測量

范圍


特殊

型式


表示意義

HC-UHZ-52


—□


—□


□


□


—□


—□


/□


型譜



P














最高工作壓力（MPa）





O












無報警器





B












配報警器







O










無變送器







M










配MY型變送器







J










配JY型變送器









O








無防爆要求









d








隔爆型











D1






DN20











D2






DN25













L




法蘭中心距（mm）















Z


夾套型















W


高溫型















F


防腐型















Y


高壓型















R


電熱帶式















H


防火花式















S


防霜型















X


指示器下置式















D


指示器上置式
