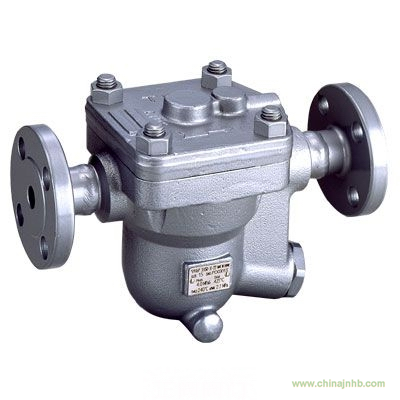

JH8R-X浮球式蒸汽疏水閥
JH8R-X·JH8R-B自由浮球式蒸汽疏水閥
帶有熱靜力排空氣裝置的自由浮球式蒸汽疏水閥
特點
經久耐用的鑄鋼蒸汽疏水閥，適用于大型工藝換熱器的疏水。JH8R-B也適用于高壓蒸汽的工藝
設備疏水。
1.當冷凝水負荷變化時，自動調節型的自由浮球式疏水閥可提供連續，平穩和低速的冷凝水排放。
2.高精磨加工的浮球，持續的水封及三點支座式密封設計，即使在無負荷的工況中也能確保完美
的密封。
3.只有一個運動部件-浮球，避免了閥的集中磨損，最大限度減少維修，延長了使用壽命。
4.JH8R-X：熱靜力膜盒（X-元件），具有“故障常開”功能，自動排放低于飽和蒸汽溫度的空氣。
5.JH8R-B:雙金屬片自動排空氣閥，確保系統快速啟動。
6.內置大流通面積過濾網、確保無故障工作。
7.在線更換內件和清理非常簡便、減少了維修費用。
疏水量：冷凝水排量大約在每小時1 t(噸)到 25 t(噸)之間。
最高工作壓力為3.2MPaG。
日本TLV蒸汽疏水閥-JH8R-X大排量蒸汽疏水閥規格：
|
型號
|
JH8R-X
|
JH8R-B
|
|
連接方式
|
承插焊
|
法蘭
|
承插焊
|
法蘭
|
|
口徑
|
50,80,100
|
50,80,100
|
|
閥嘴
|
0.5,2,5,10,14,22,32
|
0.5,2,5,10,14,22,32,40,46
|
|
最大工作壓力（MPaG） PMO
|
0.05,0.2,0.5,1.0,1.4,2.2,3.2
|
0.05,0.2,0.5,1.0,1.4,2.2,3.2,4.0,4.6
|
|
最大工作壓差（MPa） △PMX
|
0.05,0.2,0.5,1.0,1.4,2.2,3.2
|
0.05,0.2,0.5,1.0,1.4,2.2,3.2,4.0,4.6
|
|
最小工作壓力（MPaG）
|
0.01
|
0.01
|
|
最大工作溫度（℃） TMO
|
240
|
425
|
|
排氣閥形式
|
X-元件（6℃過冷度）
|
雙金屬片（排放低于100℃的空氣）
|
|
受壓外殼的設計條件（非工作條件):最大允許壓力（MPaG)PMA:3.2(JH8R-X),4.6(JH8R-B) 最大允許溫度（℃）TMA:425
|
