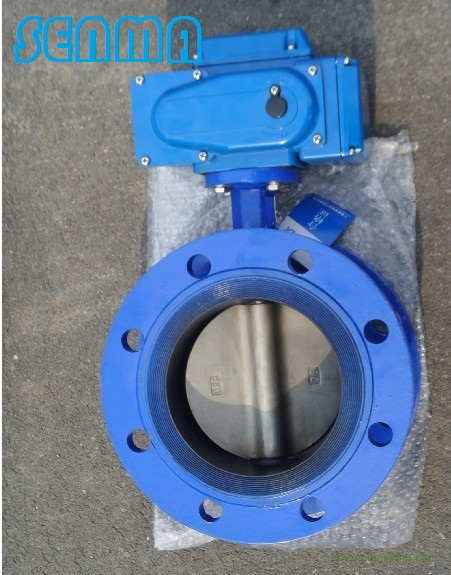

一、電動法蘭軟密封蝶閥D941X概述
D941X電動軟密封法蘭蝶閥作為新一代調速型蝶閥，本閥從設計思路上改變了傳統的靠機械變速來完成蝶板開關速度變化的模式，根據蝶板不同位置的動作特點，從電動驅動控制上進行了全新的設計。電動軟密封法蘭蝶閥采取改電動裝置輸入電流的頻率，進而調整電動裝置的轉動速度和輸出力矩，以達到控制蝶板開工關速度，實現蝶板快關、慢關兩階段關閉或慢開、快開兩階段開啟的目的。與液控蝶閥具有同樣的功能。
二、電動法蘭軟密封蝶閥D941X用途
電動軟密封法蘭蝶閥適用于介質為水、海水的管路的 泵出口位置，作為閉路閥兼有止回閥的特性，用以避免和減少管路系統中介質的倒流和水錘沖擊，保護管路．對于電廠、水廠等工作電源十分可靠的場合尤其適用。
三、電動法蘭軟密封蝶閥D941X特點
1. 電動啟閉，具有任意調整、止回和截止功能。操作方便，安全可靠。
2. 本閥可連續實現慢開、快開或快關、慢關的動作，并有效的防止了泵出口介質倒流和水錘的產生。
3. 節能驅動，與普通蝶閥同樣的驅動電機即可實現快關段高速小轉矩和慢關低段大轉矩的功能。
4. 安裝在泵出口時，本蝶閥同時具有止回啊和閘閥的共同功能，因此可以一閥代兩閥，節約安裝空間，節省管網造價。
5. 流阻小。本閥全開時流阻系數不超過0.3，因此可以節約能源，降低管路的運行費用。
6. 當發生事故或停電時，可以通過手動操作控制蝶閥啟閉。
四、D941X電動軟密封法蘭蝶閥 主要技術參數
|
公稱壓力（MPa）
|
0.25
|
0.6
|
1.0
|
|
公稱通經（mm）
|
1000～2400
|
800～2400
|
500～1600
|
|
試驗壓力
|
強度試驗
|
0.375
|
0.90
|
1.5
|
|
密封試驗
|
0.275
|
0.66
|
1.1
|
|
適用介質
|
水、海水
|
|
適用溫度（℃）
|
≤80℃
|
|
安裝方式
|
立式、臥式
|
五、D941X電動軟密封法蘭蝶閥 執行標準
|
設計制造
|
法蘭連接尺寸
|
結構長度
|
壓力試驗
|
|
GB12238
|
GB2555-2526-8
|
GB12221
|
GB/T13927
|
六、D941X電動軟密封法蘭蝶閥 主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
各種橡膠、聚四氟
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨O
|
七、D941X電動軟密封法蘭蝶閥 主要外形尺寸
|
PN
|
DN
|
L
|
A
|
H1
|
H2
|
DO
|
B1
|
B2
|
B3
|
B4
|
|
0.25MPa
|
1000
|
410
|
|
817
|
1303
|
400
|
225
|
709
|
303
|
770
|
|
1200
|
470
|
1200
|
812
|
1529
|
400
|
225
|
709
|
303
|
760
|
|
1400
|
530
|
1400
|
1020
|
1692
|
400
|
225
|
728
|
303
|
760
|
|
1600
|
600
|
1600
|
1145
|
1885
|
400
|
275
|
843
|
385
|
778
|
|
1800
|
670
|
1800
|
1315
|
1924
|
400
|
275
|
879
|
385
|
792
|
|
2000
|
760
|
2000
|
1670
|
2095
|
400
|
275
|
969
|
450
|
856
|
|
2200
|
840
|
2200
|
1739
|
2487
|
400
|
430
|
1103
|
540
|
995
|
|
2400
|
910
|
2400
|
1699
|
2595
|
400
|
430
|
1103
|
540
|
995
|
|
PN
|
DN
|
L
|
A
|
H1
|
H2
|
DO
|
B1
|
B2
|
B3
|
B4
|
|
0.6MPa
|
800
|
318
|
|
667
|
1190
|
500
|
175
|
583
|
230
|
683
|
|
900
|
330
|
|
745
|
1245
|
400
|
225
|
709
|
303
|
770
|
|
1000
|
410
|
|
817
|
1303
|
400
|
225
|
709
|
303
|
760
|
|
1200
|
470
|
1200
|
912
|
1529
|
400
|
225
|
728
|
303
|
760
|
|
1400
|
530
|
1400
|
1041
|
1693
|
400
|
275
|
843
|
385
|
778
|
|
1600
|
600
|
1600
|
1145
|
1885
|
400
|
275
|
879
|
385
|
792
|
|
1800
|
670
|
1800
|
1346
|
1924
|
400
|
275
|
969
|
450
|
856
|
|
2000
|
760
|
2000
|
1670
|
2095
|
400
|
430
|
1103
|
540
|
995
|
|
2200
|
840
|
2200
|
1739
|
2487
|
400
|
430
|
1103
|
540
|
995
|
|
2400
|
910
|
2400
|
1850
|
2595
|
400
|
430
|
1103
|
540
|
995
|
|
PN
|
DN
|
L
|
A
|
H1
|
H2
|
DO
|
B1
|
B2
|
B3
|
B4
|
|
1.0MPa
|
500
|
229
|
|
548
|
943
|
500
|
145
|
533
|
162
|
610
|
|
600
|
267
|
|
583
|
985
|
500
|
175
|
583
|
230
|
683
|
|
700
|
292
|
|
612
|
1075
|
500
|
175
|
583
|
230
|
683
|
|
800
|
318
|
|
677
|
1190
|
400
|
225
|
709
|
303
|
770
|
|
900
|
330
|
|
745
|
1245
|
400
|
225
|
709
|
303
|
760
|
|
1000
|
410
|
|
817
|
1303
|
400
|
225
|
728
|
303
|
760
|
|
1200
|
470
|
1200
|
948
|
1529
|
400
|
275
|
843
|
385
|
778
|
|
1400
|
530
|
1400
|
1158
|
1692
|
400
|
275
|
879
|
385
|
792
|
|
1600
|
600
|
1600
|
1285
|
1885
|
400
|
275
|
969
|
450
|
856
|
