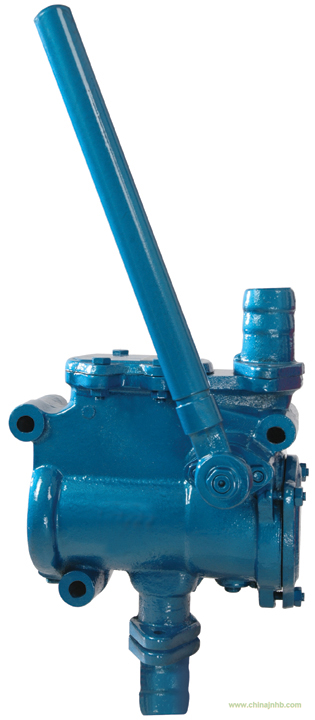

S、SH系列手搖泵產品概述：
永嘉季誠泵業生產的S、SH-25、38型手搖泵適用于抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體，不適用于含有纖維或其它固體顆粒之液體。抽吸液體之溫度在60℃以下（系指皮碗式泵）。
S、SH-25、38型手搖泵結構緊湊，使用方便可靠，只須1—2人用手往復搖動手柄即可工作。可供工礦、企業、學校、車輛、船舶、人防等單位使用。
■ S、SH系列手搖泵型號意義：
如S—25、SH—25
S——為皮碗式。適用于吸送清水。
SH——為活塞式。適用于吸送油類液體。
25——為泵進出口徑
■ S、SH系列手搖泵結構圖：
|
1
|
泵體
|
2
|
吸水閥座
|
3
|
吸水閥
|
4
|
壓水閥座
|
5
|
壓水閥
|
6
|
蓋板
|
|
7
|
活塞式部件
|
(7)
|
皮碗式部件
|
8
|
螺栓
|
9
|
搖臂
|
10
|
蓋板紙墊
|
11
|
吸入、吐出管紙墊
|
|
12
|
吐出管
|
13
|
泵蓋紙墊
|
14
|
泵蓋
|
15
|
標牌
|
16
|
鉚釘
|
17
|
螺栓
|
|
18
|
襯套
|
19
|
柱銷
|
20
|
螺栓
|
21
|
軸
|
22
|
填料座
|
23
|
墊圈
|
|
24
|
螺母
|
25
|
填料
|
26
|
填料壓蓋
|
27
|
雙頭螺栓
|
28
|
螺母
|
29
|
搖手柄部件
|
|
30
|
塾圈
|
31
|
螺母
|
32
|
雙頭螺栓
|
33
|
拉桿
|
34
|
吸入管
|
35
|
四方螺塞
|
|
36
|
活塞連桿
|
37
|
螺母
|
|
|
|
|
|
|
|
|
■ S、SH系列手搖泵泵結構說明：
S、SH-25、38型手搖泵的結構原理是，當用手往復搖動搖手柄(29)時，通過軸(21)、搖臂(9)、連桿(36)等傳動機構，使活塞(7)作往復運動。如圖所示，當活塞向左移動時，右端的泵缸體積逐漸擴大，形成真空，液體從吸水管(34)經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里，缸體左側由于活塞的壓縮，使壓水閥(5)頂開，液體經吐出管(11)排出。若活塞的運動方向返回向右時，則泵缸左側吸入液體，泵缸右側排出液體，這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板(6)限止，吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓(8)緊固，活塞行程由泵蓋(14)和泵體限止。
為了安裝在墻上或其它基礎上，泵體有三個螺栓孔。
■ S、SH系列手搖泵產品性能參數：
|
型 號
|
S-25
|
S-38
|
|
SH-25
|
SH-38
|
|
流 量（升/分）
|
15-23
|
39-59
|
|
最大揚程（米）
|
30
|
30
|
|
最大吸入揚程（米）
|
4.5
|
4.5
|
|
吐出及吸入口徑（毫米）
|
25
|
38
|
|
工作人數
|
1-2
|
1-2
|
■ S、SH系列手搖泵安裝尺寸圖：
|
型號/尺寸
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
|
S-25
|
200
|
55
|
135
|
250
|
260
|
254
|
35
|
|
SH-25
|
|
S-38
|
246
|
54
|
165
|
295
|
310
|
295
|
43
|
|
SH-38
|
