NE型斗式提升機是引進國外先進技術研制、開發的產品。適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，如粉煤灰、礦渣、石灰石、水泥生料、水泥熟料、水泥、煤、干黏土等。物料溫度一般不超過250℃，提升高度最高可達40M。 NE型頭式提升機為板鏈式、重力誘導卸料的提升設備。該機采用流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。
斗式提升機用于垂直或傾斜時輸送粉狀、顆粒狀及小塊狀物料。斗提機的優點是：橫斷面上的外形尺寸較小，可使輸送系統布置緊湊；提升高度大；有良好的密封性等。缺點是：對過載的敏感性大；料斗和牽引構件易損壞。
斗提機提升物料的高度可達80m（如TDG型），一般常用范圍小于40m。輸送量在1600m3/h以下。一般情況下多采用垂直式斗提機，當垂直式斗提機不能滿足特殊工藝要求時，才采用傾斜式斗提機。由于傾斜式斗提機的牽引構件在垂度過大時需增設支承牽引構件的裝置，而使結構復雜，因此很少采用傾斜式斗提機。
設備分類.
1、分類：
斗式提升機的分類方法很多，具體如下：
①按安裝方法不同，可分為垂直式、傾斜式、垂直水平式;
②按卸載特性不同，可分為離心式、離心-重力式、重力式;
③按裝載特性不同，可分為掏取式、流入式;
④按牽引構件形式不同，可分為帶式、鏈式(板鏈、環鏈);
⑤按料斗形式不同，可分為深斗式、淺斗式、鱗斗(三角斗或梯形斗)式。
2、裝載：
斗提機在尾部裝載，裝載的形式有以下兩種。
(1)掏取式：由料斗在物料中掏取裝載。掏取式主要用于輸送粉末狀、顆粒狀、小塊狀的無磨琢性或半磨琢性的散狀物料。掏取式的料斗通常為稀疏布置，并允許料斗的運行速度較高，為0.8~2m/s。
(2)流入式：物料直接流入料斗內。流入式用于輸送大塊狀和磨琢性大的物料。其料斗的布置很密，以防止物料在料斗之間散落。料斗的運行速度較低，一般不超過1m/s。
斗式提升機
特征型號.

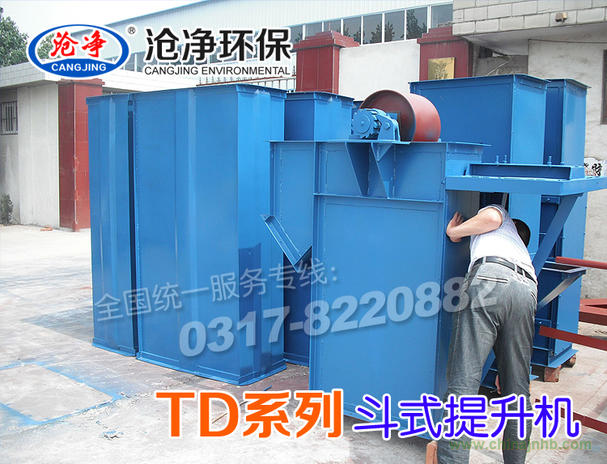

目前國內常用的斗提機均為垂直式，較新型符合標準JB/T3926-1999的有TD型、TH型、TB型及NE型。它們的主要特征、用途及型號見下表：
|
型號
|
TD型
|
TH型
|
NE型
|
|
結構特征
|
采用橡膠帶作牽引構件
|
采用鍛造的環形鏈條作為牽引構件
|
采用新型板式套筒滾子鏈條作為牽引構件
|
|
卸載特征
|
采用離心或混合方式卸料
|
采用混合或重力方式卸料
|
采用重力誘導式卸料
|
|
適用輸送物料
|
松散密度＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢性、半磨琢性物料
|
松散密度＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢性、半磨琢性物料
|
松散密度＜2.0t/m3的粉狀、粒狀和塊狀的磨琢性物料
|
|
適用溫度
|
被輸送物料溫度不超過60℃，如采用耐熱橡膠帶，溫度不超過200℃
|
被輸送物料溫度不超過250℃
|
被輸送物料溫度不超過250℃
|
|
設備型號
|
TD100、TD160、TD250、
TD315、TD400、TD500、
TD630
|
TH315、TH400、TH500、
TH630、TH800、TH1000、
TH1250
|
NE15、NE30、NE50、
NE100、NE150、NE200、
NE300、NE400、NE500、
NE600、NE800
|
|
提升高度
|
約在4~40m范圍
|
約在4.5~40m范圍
|
約在4.5~40m范圍
|
|
輸送量
|
4~238m3/h
|
35~395m3/h
|
15~800m3/h
|
NE型斗式提升機是引進國外先進技術研制、開發的產品。適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，如粉煤灰、礦渣、石灰石、水泥生料、水泥熟料、水泥、煤、干黏土等。物料溫度一般不超過250℃，提升高度最高可達40M（詳見技術性能表）。
NE型頭式提升機為板鏈式、重力誘導卸料的提升設備。該機采用流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。主要技術參數符合JB3926-85標準要求。鏈條是優質合金鋼高強度板式鏈條，耐磨而可靠。驅動部分根據客戶要求可采用XWD型行星擺線減速機或ZSY型硬齒面減速機。
NE系列斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
(1)運行部件：由料斗和專用鏈條組成，NE30及以下采用單排鏈，NE50-NE800采用雙排鏈。
(2)驅動裝置：采用多種驅動組合形式(依用戶實際需求而定)。驅動平臺上裝有檢修架和護欄。驅動裝置分為左裝和右裝兩種。
(3)上部裝置：安裝有軌道(雙排鏈)、逆止器，卸料口裝有防回料橡膠板。
(4)中間節：部分中間節裝有軌道(雙鏈)，以防止鏈條在工作中擺動。
(5)下部裝置：安裝有自動張緊裝置。
技術參數:
|
型號
|
輸送量 m3/h
|
斗速 m/s
|
主軸轉速 r/min
|
料斗
|
運行部件質量kg/m
|
|
容積/L
|
斗寬/mm
|
斗距/mm
|
|
NE15
|
15
|
0.5
|
15.54
|
2.5
|
250
|
203
|
27.5
|
|
NE30
|
32
|
0.5
|
16.45
|
7.8
|
300
|
305
|
35
|
|
NE50
|
60
|
0.5
|
16.45
|
15.7
|
300
|
305
|
64
|
|
NE100
|
110
|
0.5
|
14.13
|
35
|
400
|
400
|
89
|
|
NE150
|
170
|
0.5
|
14.13
|
52.2
|
600
|
400
|
112.5
|
|
NE200
|
210
|
0.5
|
10.9
|
84.6
|
600
|
500
|
134
|
|
NE300
|
320
|
0.5
|
10.9
|
127.5
|
700
|
500
|
188
|
|
型號
|
輸送量 m3/h
|
最大粒度 mm
|
物料松散密度 t/m3
|
最大提升高度 m
|
功率范圍 kw
|
|
NE15
|
10~15
|
40
|
0.6~2.0
|
35
|
1.5~4
|
|
NE30
|
18.5~31
|
55
|
0.6~2.0
|
50
|
1.5~11
|
|
NE50
|
35~60
|
60
|
0.6~2.0
|
45
|
1.5~18.5
|
|
NE100
|
75~110
|
70
|
0.6~2.0
|
45
|
5.5~30
|
|
NE150
|
112~165
|
90
|
0.6~2.0
|
45
|
5.5~45
|
|
NE200
|
170~220
|
100
|
0.6~1.8
|
40
|
7.5~55
|
|
NE300
|
230~340
|
125
|
0.6~1.8
|
40
|
11~75
|
|
型號
|
提升物料最大粒度/mm
|
|
允許大顆粒比例%
|
|
10
|
25
|
50
|
75
|
100
|
|
NE15
|
65
|
50
|
40
|
30
|
25
|
|
NE30
|
90
|
75
|
58
|
47
|
40
|
|
NE50
|
90
|
75
|
58
|
47
|
40
|
|
NE100
|
130
|
105
|
80
|
65
|
55
|
|
NE150
|
130
|
105
|
80
|
65
|
70
|
|
NE200
|
170
|
135
|
100
|
85
|
70
|
|
NE300
|
170
|
135
|
100
|
85
|
90
|
|
NE15
|
10
|
25
|
50
|
75
|
100
|
