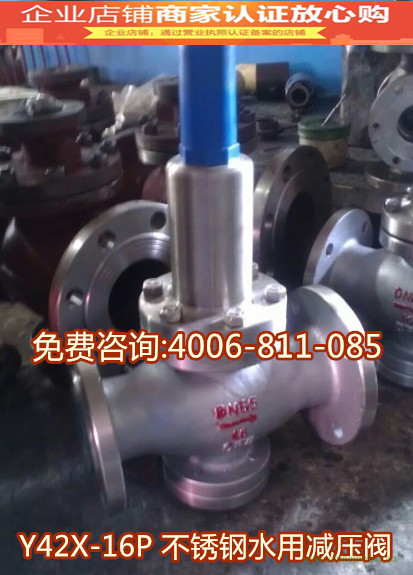

彈簧薄膜式減壓閥結構特點和用途
本系列減壓閥屬于直接作用式薄膜彈簧減壓閥，水用減壓閥．主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
Y42X彈簧薄膜式減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
彈簧薄膜式減壓閥調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
主要技術參數和性能指標
|
公稱壓力(Mpa)
|
1.0
|
1.6
|
2.5
|
|
殼體試驗壓力(Mpa)*
|
1.5
|
2.4
|
3.75
|
|
密封試驗壓力(Mpa)
|
1.0
|
1.6
|
2.5
|
|
進口壓力(Mpa)
|
1.0
|
1.6
|
2.5
|
|
出口壓力范圍(Mpa)
|
0.2-0.8
|
0.2-1.0
|
0.4-1.6
|
|
壓力特性偏差(Mpa)△P2P
|
GB12244-1989
|
|
流量特性偏差(Mpa)P2G
|
GB12244-1989
|
|
滲漏量
|
0
|
|
工作溫度
|
0℃-80℃
|
|
*：殼體試驗不包括膜片、閥蓋
|
主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB
|
|
閥座
|
2Cr13
|
|
閥瓣
|
2Cr13
|
|
閥桿
|
2Cr13
|
|
缸套
|
2Cr13/25(鍍硬鉻)
|
|
活塞
|
2Cr13
|
|
O型圈
|
丁腈橡膠
|
|
密封圈
|
丁腈橡膠
|
|
膜片
|
夾織物丁腈橡膠
|
|
調節彈簧
|
60Si2Mn
|
流量系數(Cv)：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
2
|
3.5
|
4
|
4.5
|
14
|
14.5
|
15
|
60
|
64
|
120
|
140
|
230
|
350
|
520
|
690
|
950
|
1400
|
結構尺寸圖：
外形尺寸(PN1.0-2.5)：
|
公稱通徑DN
|
外 形 尺 寸
|
|
L
|
H
|
Hl
|
|
15
|
160
|
225
|
90
|
|
20
|
160
|
265
|
98
|
|
25
|
180
|
265
|
110
|
|
32
|
200
|
265
|
110
|
|
40
|
220
|
320
|
125
|
|
50
|
250
|
320
|
125
|
|
65
|
280
|
325
|
130
|
|
80
|
310
|
385
|
160
|
|
100
|
350
|
385
|
170
|
|
125
|
400
|
430
|
200
|
|
150
|
450
|
430
|
210
|
|
200
|
500
|
560
|
240
|
|
250
|
650
|
690
|
290
|
|
300
|
800
|
800
|
335
|
|
350
|
850
|
880
|
375
|
|
400
|
900
|
980
|
405
|
|
450
|
900
|
1100
|
455
|
|
500
|
950
|
1130
|
465
|
