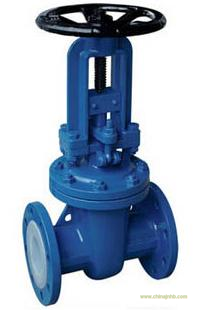

襯氟閘閥
一、用途：
 上海啟標閥門Z41F3、Z41F46襯氟閘閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸，強氧化劑，FEP 還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。廣泛應用于水廠、電廠、化工、食品、造紙、醫藥等行業。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

二、結構特點：
襯氟閘閥結構采用全新設計，腔內所有零部件均采用聚四氟乙烯襯里結構，閘板采用帶桿機構，解決了普通暗桿閘閥顆粒、纖維狀介質沉積在螺桿槽內而引起的操作不便或卡死等現象，閥門安裝不受任何限制，與普通暗桿閘閥相比，本系列產品具有產品連接件少，整體鋼性好、截流速度快、開度限位機構方便、靈活、精確等特點。
1、閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維護更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
6、產品連接件少，整體鋼性好。
7、截流速度快。
8、開度限位機構方便，靈活，精確。
9、體形小巧，外形美觀。
10、操作簡單，省力，維修方便。
11、流體阻力小，密封面受介質的沖蝕小。
12、介質流向不愛限制，不擾流，不降低壓力。

三、執行標準：
設計制造:GB/T 12234
結構長度:GB/T 12221-2005
連接法蘭:GB/T 9113
壓力溫度:GB/T 12224-2005
試驗與檢驗:GB/T 13927-2008

四、技術參數：
1、公稱壓力：PN1.0～4.0MPa
2、公稱通徑：DN15～500mm, 1/2"～20"
3、適用溫度：-50℃～150℃
4、連接方式：法蘭
5、閥體材料：HT250,WCB,CF8,CF8M,CF3,CF3M

6、適用介質：王水、硫酸、鹽酸、氫氟酸等
