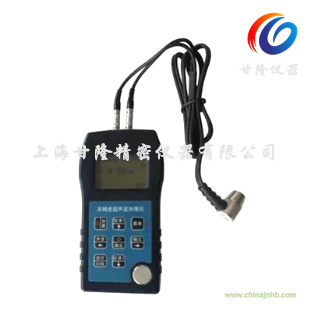

AS-220便攜式超聲波測厚儀
AS-220新款超聲波測厚儀是我公司2013年研制生產的高精度增強型超聲波測厚儀，采用最新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量各種金屬及其它多種材料的厚度，并可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行厚度測量，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
■ 執行標準：GB11344國家標準，ISO/TS18173國際標準
■ 主要功能：
1. 適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
2. 開機自檢功能，有助提高測量精度；
3. 探頭自適應功能：自動匹配不同生產廠家的各種型號的探頭，自動進行靈敏度與頻率等參數測試識別，自動調整測厚儀參數設置，達到最佳測量效果；
3. 內置9種材料的聲速，并可編輯，方便用戶使用；
4. 多種實用測量模式：標準測量模式、掃查模式、差值測量模式、平均值測量模式、極值報警模式、高溫測量模式（配高溫探頭）；
5. 可配備多種不同頻率、不同晶片尺寸的粗晶、微晶、高溫探頭使用；
6. 有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正；
7. 已知厚度可以反測聲速，以提高測量精度；
8. 大容量數據存儲：數據存儲量可達2000組；
9. USB數據傳輸接口，輕松實現與計算機數據連通進行數據導出（數據格式.txt）；
10.具有耦合狀態提示功能；
11.有EL背光顯示，方便在光線昏暗環境中使用；
12.有剩余電量指示功能，可實時顯示電池剩余電量；
13.具有自動休眠、自動關機等節電功能；
14.小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
■ 技術參數：
1. 屏幕顯示：128×64 點陣，高對比度的段碼液晶顯示，高亮度EL背光
2. 測量范圍：0.65～500mm（鋼中），公制與英制可選
3. 材料聲速：509～18699m/s
4. 顯示精度：0.01mm或0.1mm二檔可選
5. 測量精度：±（0.5%H+0.03）mm H為被測物實際厚度
6. 頻率帶寬：1～10MHz
7. 掃描速度：2～20times/sec.
8. 曲面測量下限： (取決于探頭配置)
Φ15mm×1.0mm (探頭: 7.5MHz, Φ6mm)、Φ10mm×1.2mm (探頭: 7.5MHz, Φ6mm)
9. 存儲容量：可存儲2000個測量數據
10.輸出接口：USB數據傳輸接口，輕松實現與計算機數據連通進行數據導出
11.工作電壓：3V（2節AA尺寸堿性電池串聯）
12.工作時間：280小時（自動模式）、 100 小時（背光打開模式）
13.工作溫度：-10℃～50℃(室溫測量環境)、-10℃～300℃(高溫測量環境)
14.外形尺寸：136mm×72mm×20mm
15.整機重量：176g（包括電池）
■ 儀器配置：
|
名稱
|
數量
|
名稱
|
數量
|
名稱
|
數量
|
|
主機
|
1臺
|
上位機軟件光盤
|
1張
|
使用說明書證
|
1份
|
|
標準探頭5MHz
|
1只
|
USB數據線
|
1根
|
合格證
|
1份
|
|
耦合劑
|
1瓶
|
ABS儀器箱
|
1只
|
保修卡
|
1份
|
■ 可選配置：
|
名稱
|
數量
|
名稱
|
數量
|
名稱
|
數量
|
|
粗晶探頭2MHz
|
1只
|
微晶探頭7.5MHz
|
1只
|
高溫探頭5MHz
|
1只
|
■ 探頭選擇：
|
型號規格
|
主要用途
|
頻率
|
探頭直徑
|
測厚范圍
|
工作溫度
|
|
5M Φ10
|
標配探頭
|
5MHz
|
10mm
|
0.8～260mm
|
-10～+50℃
|
|
5M Φ6
|
小管徑測量
|
5MHz
|
6mm
|
0.75～60mm
|
|
2M PT-12
|
低頻探頭更適合于穿越涂層
|
2MHz
|
12和22mm
|
3.0～50mm
|
|
7.5M Φ10
|
高精度探頭
|
7.5MHz
|
10mm
|
0.65～100mm
|
|
ZW5P
|
高溫探頭
|
5MHz
|
12mm
|
4.0～80mm
|
-10～310℃
|
■ 材料聲速表：
|
材料
|
材料
|
聲速
|
|
In/us
|
m/s
|
|
鋁
|
Aluminum
|
0.250
|
6340-6400
|
|
鋼
|
Steel, common
|
0.233
|
5920
|
|
不銹鋼
|
Steel, stainless
|
0.226
|
5740
|
|
黃銅
|
Brass
|
0.173
|
4399
|
|
銅
|
Copper
|
0.186
|
4720
|
|
鐵
|
Iron
|
0.233
|
5930
|
|
鑄鐵
|
Cast Iron
|
0.173-0.229
|
4400-5820
|
|
鉛
|
Lead
|
0.094
|
2400
|
|
尼龍
|
Nylon
|
0.105
|
2680
|
|
銀
|
Silver
|
0.142
|
3607
|
|
金
|
Gold
|
0.128
|
3251
|
|
鋅
|
Zinc
|
0.164
|
4170
|
|
鈦
|
Titanium
|
0.236
|
5990
|
|
錫
|
Tin
|
0.117
|
2960
|
|
丙烯酸(類)樹脂
|
0.109
|
2760
|
|
環氧樹脂
|
Epoxy resin
|
0.100
|
2540
|
|
冰
|
Ice
|
0.157
|
3988
|
|
鎳
|
Nickel
|
0.222
|
5639
|
|
樹脂玻璃
|
Plexiglass
|
0.106
|
2692
|
|
聚苯乙烯
|
Polystyrene
|
0.092
|
2337
|
|
陶瓷
|
Porcelain
|
0.230
|
5842
|
|
聚氯乙烯
|
PVC
|
0.094
|
2388
|
|
石英
|
Quartz glass
|
0.222
|
5639
|
|
硫化橡膠
|
Rubber，vulcanized
|
0.091
|
2311
|
|
聚四氟乙烯
|
Teflon
|
0.056
|
1422
|
|
水
|
Water
|
0.058
|
1473
|
■ 服務承諾： 本產品承諾一個月內包換、兩年內免費保修，終身維修。
